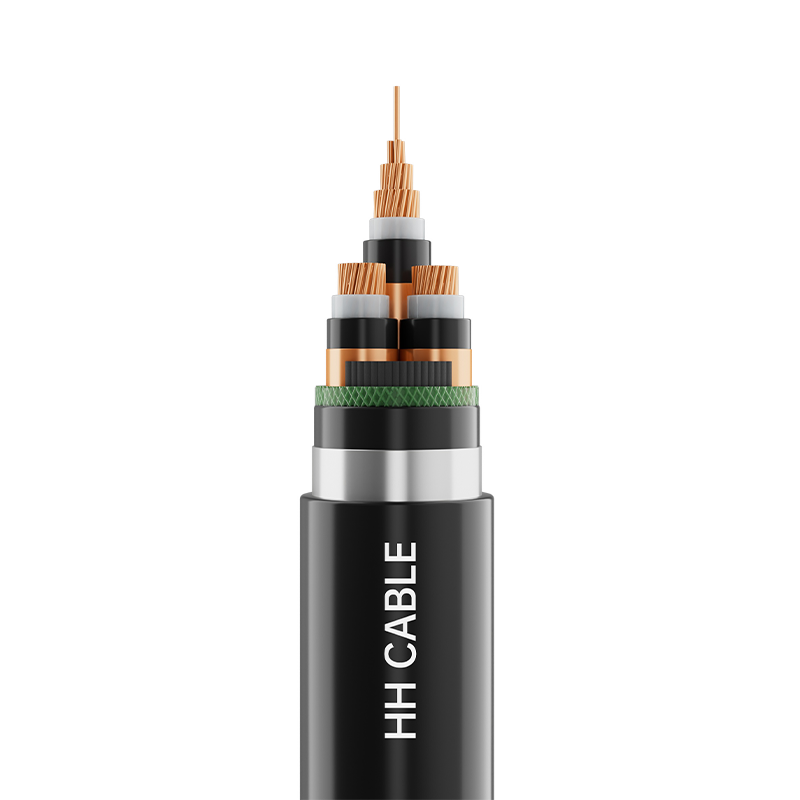

Kabel zasilający 6-35 kV usieciowany, izolowany polietylenem

Nazwa produktu: Kabel zasilający 6-35 kV, w izolacji polietylenowej, usieciowany

1-Standardy wdrożeniowe

GB/T2706.2～3-2020

Model z 2 produktami

YJV, YJY, YJV22, YJV32, YJY23, YJY33, YJV62, YJV72 itp.

3- Specyfikacje napięcia

Poziom napięcia

Liczba rdzeni

Specyfikacja

Przewodnik miedziany

Przewodnik z aluminium lub stopu aluminium

3,6/6 kV

6/6 (10) kV

8,7/10(15) kV

12/20kV

3

25 mm 2 ~ 630 mm 2

25 mm 2 ~ 630 mm 2

1

25 mm 2 ~ 800 mm 2

25 mm 2 ~ 800 mm 2

18/20（30）kV

3

35 mm 2 ~ 630 mm 2

35 mm 2 ~ 630 mm 2

1

35 mm 2 ~ 800 mm 2

35 mm 2 ~ 800 mm 2

21/35 kV

26/35 kV

3

50 mm 2 ~ 630 mm 2

50 mm 2 ~ 630 mm 2

1

50 mm 2 ~ 800 mm 2

50 mm 2 ~ 800 mm 2

4- Opis struktury kabla

Struktura kabla

Opis materiału

Dyrygent

Okrągły, zagęszczony przewodnik (miedź, aluminium lub stop aluminium).

Dyrygent shielding

Usieciowany materiał półprzewodzący

Izolacja

Materiał izolacyjny z usieciowanego polietylenu

Izolacja shielding

Usieciowany materiał półprzewodzący

Metalowe ekranowanie

Owijanie taśmą miedzianą lub rzadkie uzwojenie drutu miedzianego; Ponadto, w zależności od potrzeb, można dodać światłowód monitorujący temperaturę

Wypełnienie (jeśli występuje)

Niehigroskopijne, wachlarzowe paski wypełniające z polipropylenu lub

Niehigroskopijna lina wypełniająca z polipropylenu siatkowego

Taśma do owijania kabli (jeśli występuje)

Taśma włókninowa lub polipropylenowa

Tuleja izolacyjna (jeśli występuje)

Materiał osłony z PVC, polietylenu lub bezhalogenowego, niskodymowego i zmniejszającego palność

Pancerz (jeśli występuje)

Taśma ze stali nierdzewnej lub taśma aluminiowa lub taśma ze stopu aluminium lub taśma ze stali ocynkowanej lub drut ze stali nierdzewnej lub drut aluminiowy lub drut ze stopu aluminium lub drut ze stali ocynkowanej

Zewnętrzna osłona

Materiał osłony z PVC, polietylenu lub bezhalogenowego, niskodymowego i zmniejszającego palność

Identyfikacja rdzenia 5-przewodowego

Kabel jednożyłowy: zgodnie z naturalnym kolorem izolacji - kolor oryginalny

Kabel trójżyłowy: identyfikacja taśmowa w kolorze żółtym, zielonym, czerwonym lub identyfikacja z nadrukowanymi 1, 2, 3 białymi cyframi lub według wymagań klienta

6-Kolor powłoki

Czarny lub zgodnie z wymaganiami klienta

7-Specjalne wymagania dotyczące wydajności

Ognioodporne klasy A/B/C, o niskiej zawartości dymu i bezhalogenowe, odporne na termity, odporne na gryzonie, odporne na promieniowanie UV, wodoodporne itp.

8- Charakterystyka zastosowań kabli

8.1 Maksymalna dopuszczalna długoterminowa temperatura znamionowa żyły kabla podczas normalnej pracy wynosi 90°C.

8.2 Podczas zwarcia (trwającego nie dłużej niż 5 sekund) maksymalna dopuszczalna temperatura żyły kabla wynosi 250°C.

8.3 Temperatura montażu kabla nie powinna być niższa niż 0℃

8.4 Minimalny promień gięcia przy układaniu kabli

8.4.1 Kabel jednożyłowy nieuzbrojony:

Minimalny promień zgięcia kabla podczas instalacji: nie mniejszy niż 20-krotność zewnętrznej średnicy kabla;

Minimalny promień gięcia kabla po zamontowaniu: nie mniejszy niż 15-krotność zewnętrznej średnicy kabla.

8.4.2 Kabel zbrojony jednożyłowy:

Minimalny promień gięcia kabla podczas instalacji: nie mniejszy niż 15-krotność zewnętrznej średnicy kabla;

Minimalny promień gięcia kabla po zamontowaniu: nie mniejszy niż 12-krotność zewnętrznej średnicy kabla.

8.4.3 Kabel trójżyłowy nieuzbrojony:

Minimalny promień gięcia kabla podczas instalacji: nie mniejszy niż 15-krotność zewnętrznej średnicy kabla;

Minimalny promień gięcia kabla po zamontowaniu: nie mniejszy niż 12-krotność zewnętrznej średnicy kabla.

8.4.3 Trójżyłowy kabel pancerny:

Minimalny promień gięcia kabla podczas montażu: nie mniejszy niż 12-krotność zewnętrznej średnicy kabla;

Minimalny promień gięcia kabla po zamontowaniu: nie mniejszy niż 10-krotność zewnętrznej średnicy kabla.

Kabel 8.5 jest szeroko stosowany w systemach przesyłu i dystrybucji energii, w tym w miejskich sieciach dystrybucji energii i zasilaczach przemysłowych. Kabel nadaje się do instalacji stacjonarnej zarówno wewnątrz, jak i na zewnątrz, można go bezpośrednio zakopać w rurociągach, korytkach kablowych, kanałach kablowych i rowach kablowych. Kabel opancerzony taśmą metalową wytrzymuje siły mechaniczne, ale nie znaczne napięcie; kabel opancerzony drutem wytrzymuje siły mechaniczne i znaczne napięcie; nieopancerzony kabel nie jest w stanie wytrzymać rozciągania ani ściskania.
