Nowe kable energetyczneProducenci

Nasza pozycja w kategorii Nowe kable energetyczne

Henghui Cable to chiński producent kabli specjalizujący się w badaniach, rozwoju, produkcji i sprzedaży przewodów i kabli, obejmujących w naszym ogólnym portfolio kable elektroenergetyczne do 110 kV i niższe. W nowym segmencie energii koncentrujemy się na obwodach prądu stałego i obwodach pomocniczych, które przenoszą energię z modułów do skrzynek połączeniowych, falowników i interfejsów pamięci masowej.

Nasz nowy asortyment kabli energetycznych został zaprojektowany z myślą o instalacjach stacjonarnych na zewnątrz i wewnątrz budynków, w systemach narażonych na ciągłe promieniowanie UV, duże wahania temperatury w ciągu dnia, deszcz powodowany przez wiatr i powietrze obciążone solą. Trzy dostarczane przez nas rodziny kabli fotowoltaicznych spełniają główne międzynarodowe procedury zatwierdzania stosowane przez wykonawców EPC i dostawców modułów.

Asortyment kabli fotowoltaicznych

Każda rodzina ma tę samą architekturę przewodnika i izolacji, więc decyzja o wyborze jest podejmowana na podstawie standardu wymaganego w specyfikacji projektu i poziomu napięcia stałego układu.

Konstrukcja i dobór materiałów

Wszystkie trzy rodziny wykorzystują przewodnik z cynowanej miedzi klasy 5, zapewniający elastyczność i odporność na korozję na zakończeniu, z izolacją z usieciowanej poliolefiny i zewnętrzną osłoną z usieciowanej poliolefiny. Taśma niskodymna, bezhalogenowa, stosowana jest jako warstwa izolacyjna tam, gdzie wymaga tego konstrukcja.

• Dyrygent: Miedź cynowana klasy 5, pojedynczy rdzeń, 1,5–35 mm².
• Izolacja i osłona: usieciowana poliolefina, bezhalogenowa.
• Identyfikacja rdzenia: izolacja czarna, czerwona lub biała lub zgodnie z wymaganiami klienta.
• Kolor osłony: w standardzie czarny; kolor czerwony lub inny na zamówienie.
• Opcje wydajności: środek zmniejszający palność klasy A/B/C, niskodymowy i bezhalogenowy, odporny na promieniowanie UV, odporny na zimno, odporny na ozon i odporny na warunki atmosferyczne.

Koperta robocza i warunki instalacji

Poniższe ograniczenia termiczne i mechaniczne mają zastosowanie do całej naszej gamy kabli fotowoltaicznych do fotowoltaiki i definiują zachowanie kabla w układzie układu, prowadzeniu korytka kablowego i wejściu do skrzynki połączeniowej.

Zastosowanie pasuje do nowego łańcucha energetycznego

Nasze kable fotowoltaiczne przesyłają energię prądu stałego wytwarzaną przez panele fotowoltaiczne i są szeroko stosowane do łączenia modułów fotowoltaicznych i skrzynek łącznikowych prądu stałego. Ta sama konstrukcja służy do innych połączeń w systemach fotowoltaicznych lub podobnych systemach wytwórczych, wewnątrz lub na zewnątrz, w instalacji stacjonarnej.

• Okablowanie moduł-moduł i ciąg znaków: jednożyłowe rozmiary 1,5–35 mm² pokrywają zakres prądu pasma i budżet spadków napięcia w długich okresach.
• Połączenie łańcucha z kombinatorem i połączenie z falownikiem: wyższe przekroje zmniejszają rezystancję prądu stałego i straty rezystancyjne w przypadku długich przebiegów kabli.
• Macierze do montażu na dachu i na ziemi: Odporna na promienie UV, warunki pogodowe i zimno powłoka do odsłoniętych tras.
• Instalacje na skalę użytkową: napięcie znamionowe 1,5 kV DC w wersjach EN i IEC obsługuje wyższe napięcia stringów i mniej połączeń szeregowych.

Opcje konfiguracji, do których dążymy

Konstrukcje standardowe obejmują większość projektów, a my produkujemy zarówno standardowe, jak i niestandardowe kable na podstawie rysunków lub próbek klientów. Zmienne, które potwierdzamy przed produkcją to:

• Trasa standardowa: EN 50618, IEC 62930 lub 2PfG 1169.
• Przekrój przewodu od 1,5 mm² do 35 mm², jednożyłowy.
• Kolor izolacji i osłony, w tym identyfikacja specyficzna dla klienta.
• Ognioodporne klasy A, B lub C, o niskiej emisji dymu i bezhalogenowe.
• Dodatkowe wymagania dotyczące odporności, takie jak odporność na promieniowanie UV, ozon, zimno i warunki atmosferyczne.
• Długość opakowania, typ bębna i oznaczenie dla logistyki na miejscu.

Produkcja, kontrola jakości i zgodność

Henghui Cable posiada dwa zakłady produkcyjne i dziewięć specjalistycznych warsztatów o rocznej produkcji przekraczającej 50 000 kilometrów i średniej miesięcznej produkcji kabli wynoszącej około 5000 kilometrów. Od 2006 roku posiadamy certyfikaty systemu zarządzania jakością, systemu zarządzania środowiskowego oraz systemu zarządzania bezpieczeństwem i higieną pracy.

Produkcja jest zarządzana poprzez pełne środowisko MES, zapewniające kompleksową cyfrową kontrolę od przyjęcia surowca do gotowego produktu. Każdy miernik jest sprawdzany pod kątem przewodności elektrycznej, właściwości izolacyjnych, wytrzymałości mechanicznej i trwałości w stosunku do obowiązującej normy. W 2025 roku uzyskaliśmy certyfikaty TÜV Rheinland Solar PV Cable Certification, CE i EAC dla naszych produktów z zakresu kabli fotowoltaicznych.

Informacje, których używamy do konfiguracji Twojego rozwiązania

Aby przygotować dokładną wycenę i specyfikację gotową do produkcji, pracujemy na podstawie następujących danych wejściowych do projektu. Jeżeli w projekcie zastosowano konstrukcję standardową, bezpośrednio potwierdzamy model i specyfikację; jeśli tak nie jest, opracowujemy kabel zgodnie z Twoim rysunkiem lub próbką.

Dostawa, gwarancja i wsparcie posprzedażowe

Standardowy czas dostawy wynosi około 7 do 10 dni, obsługiwany przez system ERP i sieć magazynową. Nasze kable fotowoltaiczne objęte są roczną gwarancją na produkt, a nasz zespół obsługi posprzedażnej zajmuje się pełnym procesem, od koordynacji przed dostawą po działania następcze po dostawie, regularnie sprawdzając satysfakcję klienta.

W przypadku projektów, które wymagają również zakresu podłączenia strony prądu przemiennego i sieci, nasze szersze portfolio obejmuje kable transmisyjne i transformacyjne do sieci elektroenergetycznych oraz kable przemysłowe do obwodów sterowania i oprzyrządowania.

Często zadawane pytania

Jaki standard kabla fotowoltaicznego powinien określać projekt?

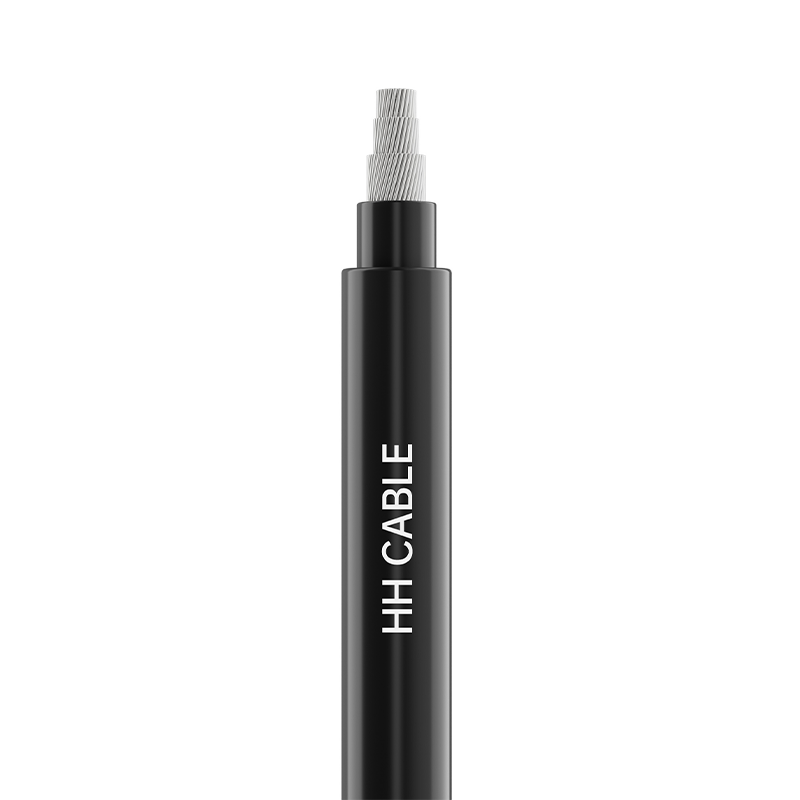

Wybór następuje w drodze procedury zatwierdzania wymaganej przez projekt. EN 50618:2014 (H1Z2Z2-K) jest powszechna w specyfikacjach europejskich, IEC 62930:2017 (62930 IEC 131) jest stosowana, gdy wymagana jest atest IEC, a 2PfG 1169/08.2007 (PV1-F) to trasa TÜV. Wszystkie trzy to jednożyłowe konstrukcje z cynowanej miedzi klasy 5 z izolacją i osłoną z usieciowanej poliolefiny.

Jakie przekroje i napięcia znamionowe są dostępne?

Nasze kable fotowoltaiczne dostarczane są w postaci pojedynczego rdzenia od 1,5 mm² do 35 mm². Wersja EN ma znamionowe napięcie AC 1/1 kV i DC 1,5 kV, wersja IEC DC 1,5 kV, a wersja TÜV AC 0,6/1 kV i DC 1,8 kV.

Czy możesz wyprodukować nowe, niestandardowe kable energetyczne?

Tak. Produkujemy zarówno kable standardowe, jak i niestandardowe, a także możemy opracowywać produkty na podstawie rysunków lub próbek klientów. Dostosowanie obejmuje rozmiar przewodu, kolor izolacji i powłoki, stopień ognioodporności oraz dodatkowe wymagania dotyczące odporności na promieniowanie UV, ozon, zimno i warunki atmosferyczne.

Jaka jest minimalna ilość zamówienia i czas dostawy?

Minimalna ilość zamówienia różni się w zależności od produktu, a większość artykułów zaczyna się od 200 metrów. Standardowy czas dostawy wynosi około 7 do 10 dni.

Jakich informacji potrzebujesz do dokładnej wyceny?

Podaj model, specyfikację, ilość, specyfikacje techniczne i wszelkie specjalne wymagania dotyczące produktów kablowych. Na podstawie tych danych potwierdzamy standardową trasę, konstrukcję i pakowanie oraz sporządzamy wycenę na podstawie specyfikacji gotowej do produkcji.
