Produkowany przez nas asortyment kabli przemysłowych

Nasza rodzina kabli przemysłowych opiera się na stałych i elastycznych instalacjach wewnątrz fabryk, podstacji, stacji uzdatniania wody, obrabiarek i płoz procesowych. Każda konstrukcja jest definiowana przez poziom napięcia, materiał izolacyjny, typ ekranowania, liczbę żył i rodzaj powłoki, dlatego ten sam rozmiar przewodu może być dostarczony w kilku klasach wydajności.

Zastosowanie pasuje do systemów przemysłowych

Wybór kabla przemysłowego rozpoczyna się od sygnału lub mocy, a następnie przechodzi do otoczenia. Kabel przesyłający prąd 4–20 mA z przetwornika ciśnienia ma inne wymagania dotyczące ekranowania i pojemności niż 61-żyłowy kabel blokady w centrum sterowania silnikiem. Dopasowujemy konstrukcję do pętli, zamiast dostarczać jeden ogólny typ dla każdego panelu.

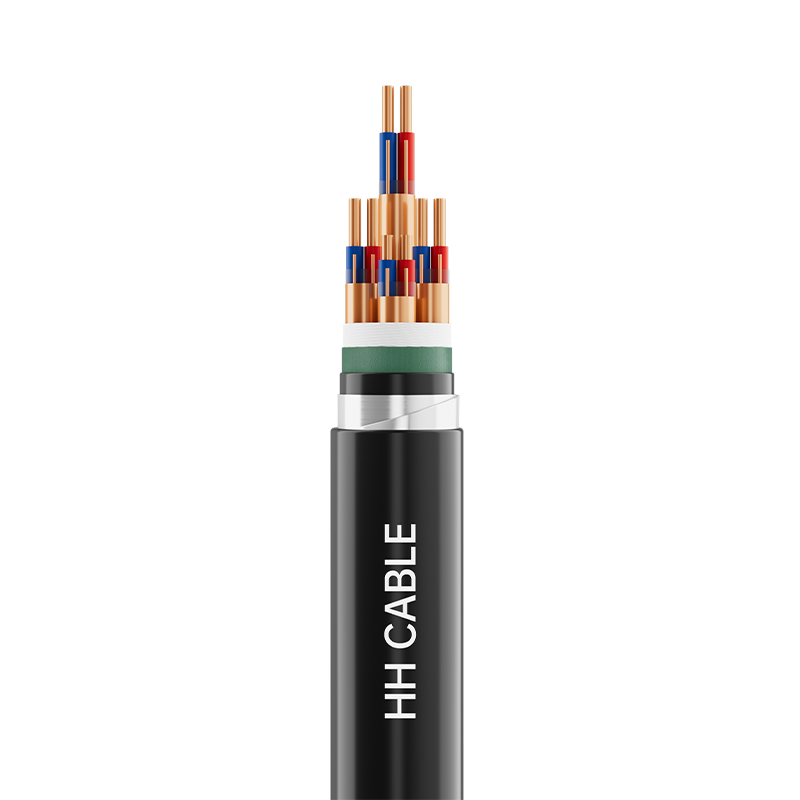

• Automatyzacja procesów: kable przyrządowe pomiędzy czujnikami polowymi, skrzynkami przyłączeniowymi i szafami DCS/PLC.

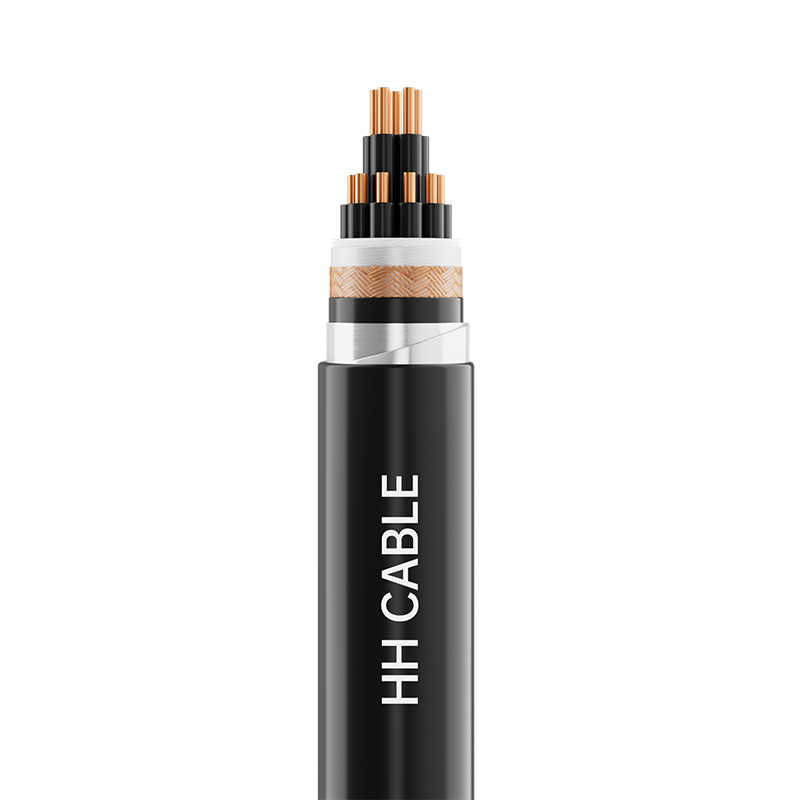

• Sterowanie silnikiem: Kable sterujące XLPE lub PVC do obwodów styczników, przekaźników i sygnalizacji.

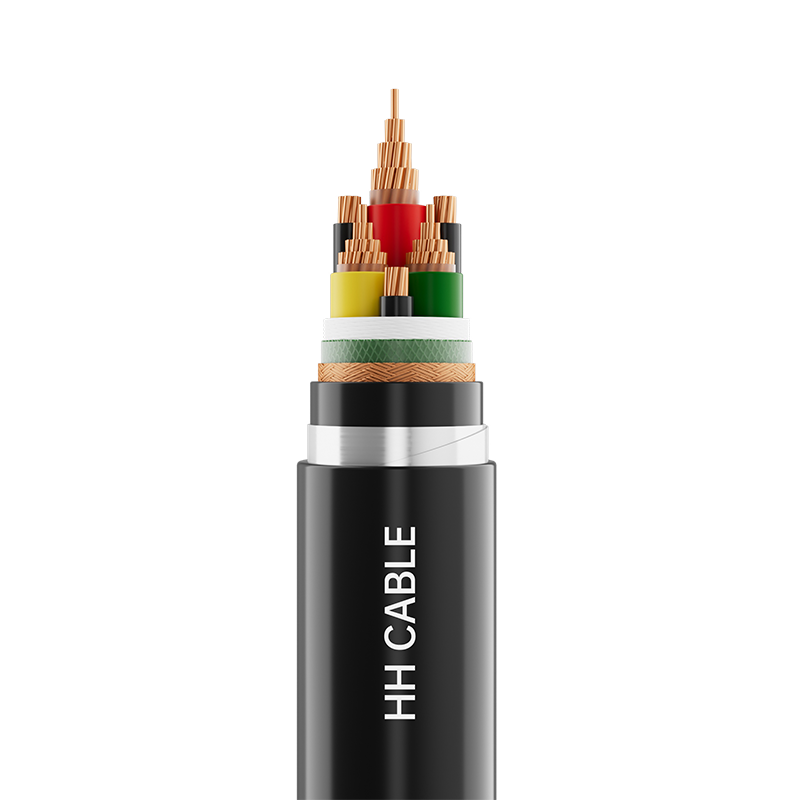

• Napędy i falowniki: Kable zasilające o zmiennej częstotliwości 1kV i niskiej impedancji przejściowej.

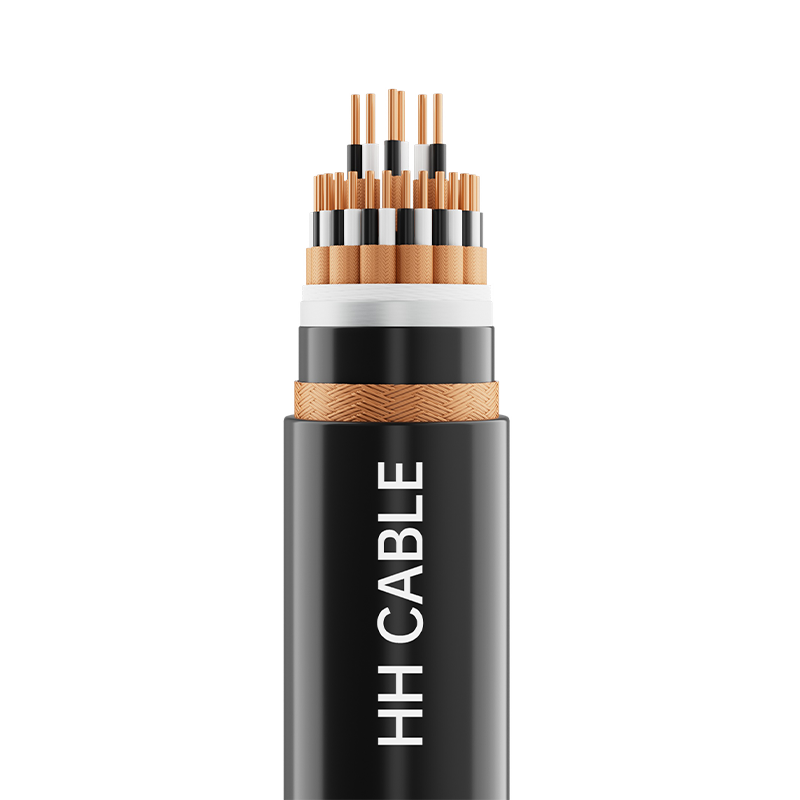

• Strefy wysokiej temperatury: Kable komputerowe i przyrządowe izolowane silikonem lub fluoroplastem, przystosowane do temperatury przewodu 180°C lub 200°C.
• Trasy zewnętrzne i zakopane: opancerzone lub odporne na promienie UV kable sterownicze do rowów kablowych i bezpośredniego zakopania w ziemi.

Opcje konstrukcyjne i krytyczne specyfikacje

Każdy cytowany przez nas kabel przemysłowy jest zdefiniowany przez tabelę konstrukcyjną. Poniższa tabela podsumowuje główne zmienne, które potwierdzamy przed produkcją, korzystając ze standardowych konfiguracji opublikowanych dla naszych asortymentów sterowników i instrumentów.

Integralność sygnału i konstrukcja ekranowania

W przypadku kabli oprzyrządowania i komputerów ekranowanie stanowi różnicę między odczytem stabilnym a zmiennym. Budujemy ekrany foliowe dla szumów o wysokiej częstotliwości, ekrany z plecionej miedzi, gdzie wymagana jest elastyczność i wytrzymałość mechaniczna, oraz konstrukcje kompozytowe z folii i oplotu dla najbardziej wymagających środowisk EMC. W zestawie znajdują się przewody spustowe, dzięki czemu ekran można uziemić na końcu panelu.

Skręcone pary, triady i grupy gwiazd-czwórek zmniejszają odbiór magnetyczny. Tam, gdzie przewody zasilania i sygnałowe dzielą wspólny kabel, oddzielamy je, aby ograniczyć wzajemną indukcję. Wyboru tego dokonuje się na etapie wyceny, gdyż zmiana typu osłony po wyprodukowaniu jest niepraktyczna.

Ograniczenia dotyczące temperatury, instalacji i środowiska

Temperatura znamionowa przewodu zależna od izolacji: PVC, PE i poliolefina bezhalogenowa 70°C; XLPE 90°C; guma silikonowa 180°C; fluoroplast 200°C. Tolerancja zwarciowa dla kabli sterowniczych XLPE wynosi 250°C przez maksymalnie pięć sekund. Temperatura montażu nie powinna być niższa niż 0°C dla standardowych mieszanek i niższa niż -20°C dla kabli przyrządowych odpornych na wysokie i niskie temperatury.

• Promień gięcia: 6× średnica zewnętrzna dla elastycznych lub niezbrojonych kabli w oplocie; 8× dla nieopancerzonych sztywnych przewodów sterujących; 12× dla konstrukcji pancernych lub osłoniętych metalem.
• Trasowanie: oddziel kable zasilające i sygnałowe, zachowaj odstęp między korytkami i ekrany uziemiające na jednym końcu, chyba że projekt systemu wymaga inaczej.
• Środowisko: Kurtki odporne na promieniowanie UV do wybiegów na zewnątrz, zbroje do bezpośredniego zakopywania i osłony olejoodporne do wnętrz obrabiarek.

Kontrola jakości i akceptacja

Henghui Cable obsługuje dwa zakłady produkcyjne i dziewięć warsztatów wyposażonych w system MES obejmujący całą drogę od surowca do gotowej szpuli. Nasze systemy zarządzania jakością, zarządzania środowiskowego oraz bezpieczeństwa i higieny pracy posiadają certyfikaty, a nasza oferta kabli fotowoltaicznych posiada certyfikaty TÜV Rheinland, CE i EAC. W przypadku kabli przemysłowych rutynowe testy fabryczne obejmują rezystancję przewodu, rezystancję izolacji, wytrzymałość na wysokie napięcie i kontrolę wymiarów; gatunki ognioodporne i bezhalogenowe są sprawdzane pod kątem odpowiednich wymagań eksploatacyjnych.

Dokumentacja odbiorcza może obejmować raporty z testów, certyfikat zgodności i zapisy dotyczące długości szpuli. Jeżeli projekt przewiduje inspekcję strony trzeciej lub badanie w obecności świadków, przed wysyłką koordynujemy harmonogram inspekcji z przedstawicielem klienta.

Powiązane rodziny kabli dla kompletnych projektów

Kable przemysłowe często znajdują się obok innych obwodów w tej samej fabryce. Dostarczamy pełny zestaw, dzięki czemu systemy izolacyjne, połączenia osłonowe i dokumentacja pozostają spójne w całym projekcie.

• Kable do transmisji i transformacji sieci energetycznej — Kable elektroenergetyczne XLPE 1,8–3 kV, 6–35 kV i 66–110 kV do połączeń podstacji i linii zasilających.
• Kable kolejowe i tranzytowe — bezhalogenowe, niskodymowe konstrukcje tuneli, stacji i taboru kolejowego.
• Kable infrastrukturalne i budowlane — okablowanie stałe, przewody i przewody w izolacji PVC do budynków i zakładów.
• Nowe kable energetyczne — kable fotowoltaiczne i powiązane kable prądu stałego do systemów wytwarzania i magazynowania.

Informacje, których używamy do konfiguracji Twojego rozwiązania

Aby przygotować dokładną ofertę kabli przemysłowych, potrzebujemy punktu pracy i warunków instalacji. Poniższa lista kontrolna odzwierciedla dane, które nasi inżynierowie przeglądają przed wystawieniem oferty i rysunku produkcyjnego.

• Funkcja obwodu: sterowanie, sygnał, oprzyrządowanie, napęd lub dystrybucja mocy.
• Poziom napięcia: 300/500V, 450/750V lub 1kV.
• Rozmiar przewodu i liczba rdzeni: przekrój w mm² i liczba żył, par lub triad.
• Materiał izolacji i osłony: PVC, PE, XLPE, bezhalogenowe, silikonowe lub fluoroplastyczne.
• Ekranowanie i pancerz: folia, oplot, kompozyt, taśma stalowa lub drut stalowy.
• Wydajność specjalna: klasa ognioodporna, ognioodporność, bezhalogenowy, o niskiej emisji dymu, odporny na termity/gryzonie, odporny na promieniowanie UV lub olej.
• Środowisko instalacji: wewnątrz, na zewnątrz, zakopany, na tacy, w przewodzie, temperatura otoczenia i narażenie chemiczne.
• Ilość i dostawa: metry całkowite, długość szpuli, port docelowy i wymagane okno dostawy.
• Dokumentacja: raporty z testów, certyfikaty, listy pakowania i wszelkie wymagania dotyczące kontroli stron trzecich.

Wyślij te dane wraz z zapytaniem, a my potwierdzimy model, konstrukcję i czas realizacji. Na podstawie rysunków lub próbek można wyprodukować niestandardowe rdzenie, kolory, długości i składy osłon.

Często zadawane pytania

Jaka jest różnica między kablami sterującymi a kablami przyrządowymi?

Kable sterujące przenoszą sygnały przełączające i blokujące przy napięciu 450/750 V i są zbudowane z myślą o wytrzymałości mechanicznej, często z wieloma żyłami. Kable przyrządowe przenoszą sygnały analogowe lub cyfrowe niskiego poziomu przy 300/500 V i traktują priorytetowo niską pojemność, wysoką rezystancję izolacji i skuteczne ekranowanie, aby chronić dokładność pomiaru.

Czy możecie dostarczyć kable do przetwornic częstotliwości?

Tak. Nasz kabel zasilający o zmiennej częstotliwości 1 kV ma symetryczną konstrukcję i ekranowanie, aby ograniczyć szumy w trybie wspólnym i skoki napięcia między falownikiem a silnikiem. Przed wyborem klasy ekranu i przewodu potwierdzamy parametry napędu, długość kabla i sposób ułożenia.

Jaki zakres temperatur pokrywają kable przemysłowe?

Standardowe kable z PVC, PE i bezhalogenowej poliolefiny są przystosowane do temperatury przewodu 70°C; Kable sterujące XLPE do 90°C. Do stref o wysokiej temperaturze dostarczamy kable w izolacji z gumy silikonowej o temperaturze do 180°C i kable w izolacji z fluoroplastyku o wytrzymałości do 200°C, z temperaturami instalacji do -20°C.

Czy produkujecie niestandardowe liczby rdzeni i kolory osłon?

Produkujemy zarówno standardowe, jak i niestandardowe kable przemysłowe. Liczba żył od 2 do 61, niestandardowe przekroje poprzeczne, określone sekwencje kolorów, drukowane legendy i alternatywne rodzaje powłok mogą być produkowane według rysunków lub próbek klienta.

Jakie informacje są potrzebne do dokładnej wyceny?

Podaj model lub konstrukcję, poziom napięcia, rozmiar przewodu, liczbę rdzeni, materiał izolacji i osłony, wymagania dotyczące ekranowania lub pancerza, specjalne wymagania dotyczące wydajności, ilość, długość szpuli i miejsce dostawy. Dzięki tym szczegółom potwierdzamy budowę i sporządzamy wycenę.

Jak pakowane i dostarczane są kable przemysłowe?

Kable dostarczane są na szpulach drewnianych lub stalowych z oznaczeniem długości i bębna, zabezpieczone do transportu morskiego. Czas dostawy standardowych kabli przemysłowych wynosi zazwyczaj około 7 do 10 dni po potwierdzeniu, w zależności od ilości i dostępności materiałów.
