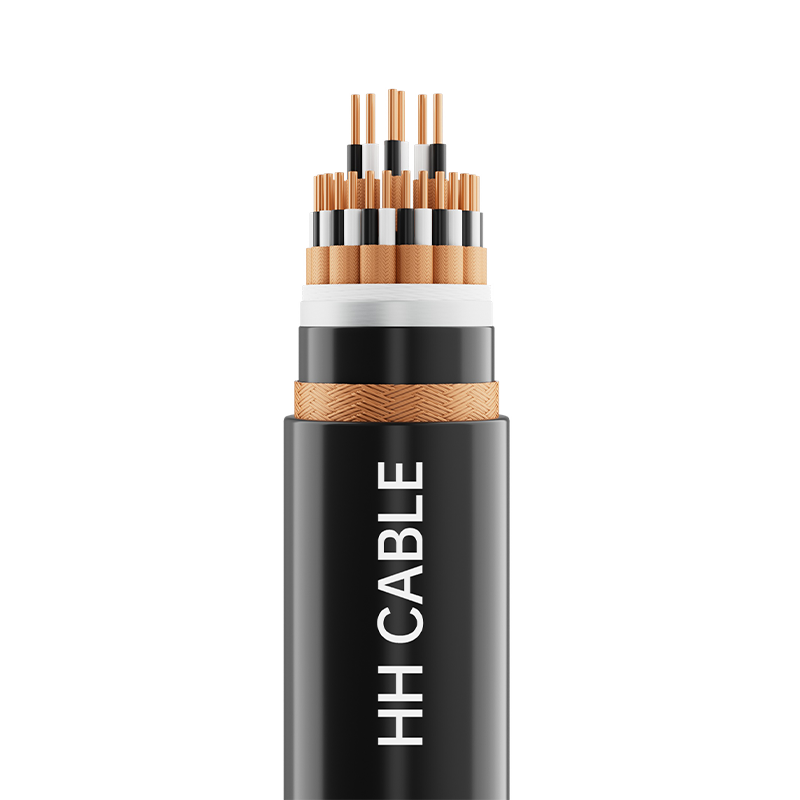

Kable komputerowe i instrumentalne odporne na wysokie i niskie temperatury 300–500 V

Nazwa produktu: Kable komputerowe i instrumentalne odporne na wysokie i niskie temperatury 300–500 V

1-Standardy wdrożeniowe

TICW 6-2009

Modelka z 2 produktami

DJFPF, DJFP2F, DJFPFRP, DJGPGRP, DJFP2FP2, DJGPGR, GJFP3FP3 itp.

3- Poziom napięcia

300/500 V

4-Specyfikacje produktu

siatka

Model

Nominalny przekrój przewodu mm2

Struktura komponentów okablowania

Grupa pasów

Grupa trzyliniowa

Grupa czteroprzewodowa

Izolacja z gumy silikonowej

0,5, 0,75, 1,0, 1,5, 2,5

1 ~ 50

1 ~ 24

1 ~ 10

Izolacja fluoroplastowa

0,5, 0,75, 1,0

1 ~ 19

1 ~ 10

—

1,5, 2,5

1 ~ 10

1 ~ 10

—

5- Opis struktury kabla

Struktura kabla

Opis materiału

Dyrygent

Przewód z litej miedzi klasy 1 lub przewód z miedzi okrągłej klasy 2 lub przewód z miękkiej miedzi klasy 5

Warstwa ognioodporna (jeśli występuje)

Taśma mikowa

Izolacja

Kauczuk silikonowy lub materiał izolacyjny z fluoroplastycznego tworzywa sztucznego

Skrętka dwużyłowa, taśma grupowa lub gwiazda (jeśli jest dostępna)

Taśma poliestrowa lub włóknina

Indywidualne ekranowanie  (jeśli występuje)

Oplot z drutu miedzianego lub owinięcie (taśma miedziana lub taśma miedziana z tworzywa sztucznego lub taśma aluminiowa z tworzywa sztucznego) lub owinięcie taśmą aluminiową z tworzywa sztucznego Oplot z drutu miedzianego ekranowanie kompozytowe

Wypełnienie

Niehigroskopijna lina wypełniająca z polipropylenu siatkowego

Taśma do owijania kabli

Włóknina lub taśma poliestrowa

Ogólne ekranowanie (jeśli występuje)

Oplot z drutu miedzianego lub owinięcie (taśma miedziana lub taśma miedziana z tworzywa sztucznego lub taśma aluminiowa z tworzywa sztucznego) lub owinięcie taśmą aluminiową z tworzywa sztucznego Oplot z drutu miedzianego ekranowanie kompozytowe

Zewnętrzna osłona

Materiał osłony z gumy silikonowej lub tworzywa fluoroplastycznego

Identyfikacja rdzenia 6-przewodowego

Elementy kabla są identyfikowane poprzez kolor izolacji, a różne kolory służą do rozróżnienia żył w parach (grupach). Do rozróżnienia i identyfikacji grup drutów można zastosować różne widma kolorów, pasma kolorów lub liczby lub zgodnie z wymaganiami klienta.

7-Kolor powłoki

Czarny lub zgodnie z wymaganiami klienta

8-Specjalne wymagania dotyczące wydajności

Klasa ognioodporności A/B/C, odporność na wysokie i niskie temperatury itp.

9- Charakterystyka zastosowań kabli

9.1 Maksymalna długoterminowa temperatura znamionowa przewodu kabla podczas normalnej pracy:

Izolacja z gumy silikonowej: 180℃; Fluoroplastic insulation: 200℃.

9.2 Temperatura montażu kabla nie powinna być niższa niż -20℃

9.3 Minimalny promień gięcia przy instalacji kabla:

W przypadku kabli nieopancerzonych lub ekranowanych kabli giętkich z oplotem z drutu miedzianego: promień zgięcia nie powinien być mniejszy niż 6-krotność zewnętrznej średnicy kabla;

Kable w osłonie taśmy miedzianej, miedziano-plastikowej lub aluminiowo-plastikowej:

Promień zgięcia nie powinien być mniejszy niż 12-krotność zewnętrznej średnicy kabla.

9.4 Kabel ten jest szeroko stosowany w oprzyrządowaniu i systemach automatyki przemysłowej (ICS), rozproszonych systemach sterowania (DCS) i programowalnych sterownikach logicznych (PLC) pracujących w środowiskach o wysokiej lub niskiej temperaturze przy napięciu znamionowym 300/500 V. Jako linia łącząca komputery elektroniczne, przyrządy automatyki przemysłowej, czujniki i siłowniki, umożliwia automatyczne sterowanie analogowymi i cyfrowymi systemami sygnałowymi, takimi jak wykrywanie, sterowanie, alarmowanie i blokowanie, a także przesyła sygnały analogowe i cyfrowe, takie jak wykrywanie, sterowanie, blokowanie i alarmowanie zmiennych procesowych w urządzeniach produkcyjnych. Wykazuje doskonałą odporność na zakłócenia pola magnetycznego, zakłócenia elektrostatyczne oraz uszkodzenia spowodowane przez owady i ptaki. Można go instalować wewnątrz lub na zewnątrz, bezpośrednio w ziemi lub w kanałach kablowych i rowach.
