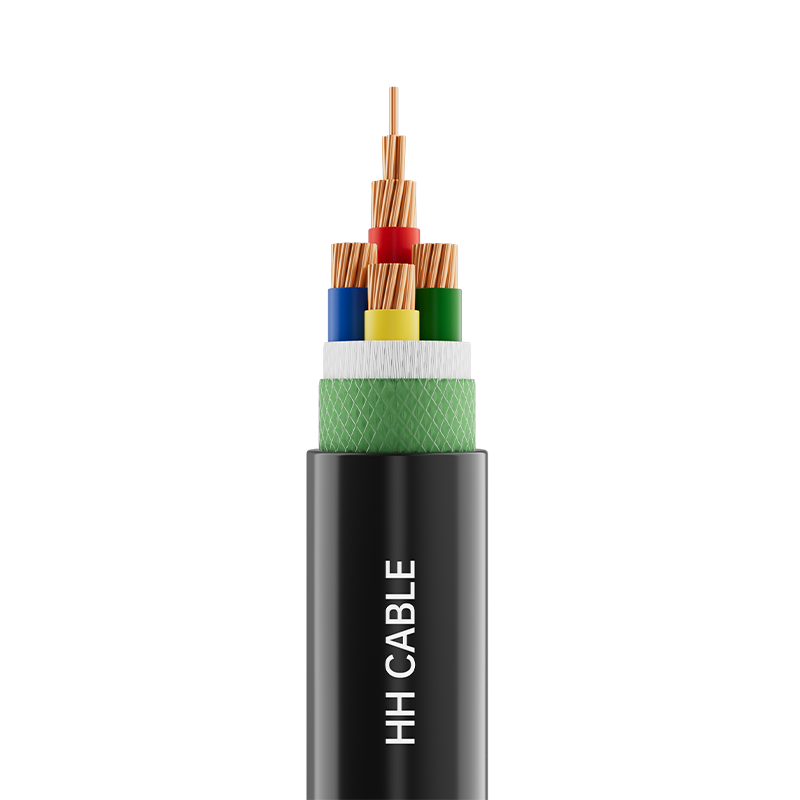

Kable elektroenergetyczne w izolacji PVC o napięciu 1,8–3 kV i poniżej

Nazwa produktu: Kable elektroenergetyczne w izolacji PVC o napięciu 1,8 / 3 kV i niższym

1-Standardy wdrożeniowe

GB/T2706.1-2020

Model z 2 produktami

VV, VLV, VLHV, VV22, VLH22, VV32, VY23, VV62, VV72 itp.

3- Poziom napięcia

1,8/3 kV, 0,6/1 kV

4-Specyfikacje produktu

Liczba rdzeni

Specyfikacja

Przewodnik miedziany

Przewodnik z aluminium lub stopu aluminium

1-5

1,5 mm 2 ～ 630 mm 2

1,5 mm 2 ～ 630 mm 2

3 1, 3 2, 4 1

2,5 mm 2 ~ 630 mm 2

6 mm 2 ~ 630 mm 2

5- Opis struktury kabla

Struktura kabla

Opis materiału

Dyrygent

Przewody okrągłe zagęszczone lub niezagęszczone (miedź lub aluminium lub stop aluminium), przewody miedziane - klasa 1, klasa 2, klasa 5; przewody aluminiowe - klasa 1, klasa 2

Warstwa ognioodporna (jeśli występuje)

Taśma mikowa

Izolacja

Materiał izolacyjny PCV

Wypełnienie (jeśli występuje)

Niehigroskopijna lina wypełniająca z polipropylenu siatkowego

Taśma do owijania kabli (jeśli występuje)

Taśma włókninowa lub polipropylenowa

Osłona metalowa (jeśli występuje)

Owijanie taśmą miedzianą lub owijanie drutem miedzianym

Osłona wewnętrzna (jeśli występuje)

Wytłaczana taśma polipropylenowa lub materiał osłony (polichlorek winylu lub polietylen).

Tuleja izolacyjna (jeśli występuje)

Materiał osłony z PCV lub polietylenu

Pancerz (jeśli występuje)

Taśma ze stali nierdzewnej lub taśma aluminiowa lub taśma ze stopu aluminium lub taśma ze stali ocynkowanej lub drut ze stali nierdzewnej lub drut aluminiowy lub drut ze stopu aluminium lub drut ze stali ocynkowanej

Zewnętrzna osłona

Materiał osłony z PCV lub polietylenu

Identyfikacja rdzenia 6-przewodowego

6.1 Identyfikacja zabarwienia izolacji:

Kabel 1-żyłowy: żółty lub zielony lub czerwony lub niebieski lub żółto-zielony, dwukolorowy lub według wymagań klienta.

kabel 2-żyłowy: czerwony, niebieski; Kabel 3-żyłowy: żółty, zielony, czerwony;

Kabel 4-żyłowy: żółty, zielony, czerwony, niebieski;

Kabel 5-żyłowy: żółty, zielony, czerwony, niebieski, żółto-zielony dwukolorowy lub czarny lub według wymagań klienta;

3 1 przewód żyłowy: żółty, zielony, czerwony, niebieski;

3 2-żyłowy kabel: żółty, zielony, czerwony, niebieski, żółto-zielony dwukolorowy lub czarny lub według wymagań klienta;

Kabel 4 1-żyłowy: żółty, zielony, czerwony, niebieski, żółto-zielony dwukolorowy lub czarny lub według wymagań klienta.

Uwaga 1: Żółty, zielony i czerwony są używane dla rdzenia linii głównej, a niebieski jest używany dla rdzenia linii neutralnej.

6.2 Cyfrowa identyfikacja izolacji kabla wielożyłowego:

Kabel 2-żyłowy: 0, 1; Kabel 3-żyłowy: 1, 2, 3; Kabel 4-żyłowy: 0, 1, 2, 3;

kabel 4-żyłowy: 0, 1, 2, 3, 4;

Uwaga 2: Liczby powinny być białe lub zgodne z wymaganiami klienta, gdzie 1, 2, 3 oznaczają żyły główne, 0 oznacza żyłę neutralną, a w kablach 5-żyłowych liczba 4 odnosi się do przewodów specjalnego przeznaczenia (w tym przewodów uziemiających).

7-Kolor powłoki

Czarny lub zgodnie z wymaganiami klienta

8-Specjalne wymagania dotyczące wydajności

Ognioodporne klasy A/B/C, ognioodporne, odporne na termity, odporne na gryzonie, odporne na promieniowanie UV, odporne na olej itp.

9- Charakterystyka zastosowań kabli

9.1 Maksymalna długoterminowa temperatura znamionowa przewodu kablowego podczas normalnej pracy wynosi 70°C.

9.2 Podczas zwarcia (trwającego nie dłużej niż 5 sekund) maksymalna dopuszczalna temperatura żyły kabla wynosi 160°C.

9.3 Temperatura montażu kabla nie powinna być niższa niż 0℃

9.4 Minimalny promień gięcia przy układaniu kabli

9.4.1 Kabel jednożyłowy nieuzbrojony:

Minimalny promień zgięcia kabla podczas instalacji nie powinien być mniejszy niż 20-krotność zewnętrznej średnicy kabla.

Minimalny promień zgięcia kabla po instalacji nie powinien być mniejszy niż 15-krotność zewnętrznej średnicy kabla.

9.4.2 Kabel pancerny jednożyłowy:

Minimalny promień gięcia kabla podczas instalacji: nie mniejszy niż 15-krotność zewnętrznej średnicy kabla;

Minimalny promień gięcia kabla po zamontowaniu: nie mniejszy niż 12-krotność zewnętrznej średnicy kabla.

9.4.3 Kable wielożyłowe nieuzbrojone:

Minimalny promień gięcia kabla podczas instalacji: nie mniejszy niż 15-krotność zewnętrznej średnicy kabla;

Minimalny promień gięcia kabla po zamontowaniu: nie mniejszy niż 12-krotność zewnętrznej średnicy kabla.

9.4.4 Wielożyłowe kable pancerne:

Minimalny promień gięcia kabla podczas montażu: nie mniejszy niż 12-krotność zewnętrznej średnicy kabla;

Minimalny promień gięcia kabla po zamontowaniu: nie mniejszy niż 10-krotność zewnętrznej średnicy kabla.

Kabel 9,5 jest szeroko stosowany w systemach dystrybucji energii 0,6/1 kV i 1,8/3 kV. Kabel nadaje się do instalacji stacjonarnej zarówno wewnątrz, jak i na zewnątrz, do układania bezpośrednio w ziemi, rurociągów, korytek kablowych, kanałów kablowych i rowów kablowych. Kabel opancerzony taśmą metalową wytrzymuje siły mechaniczne, ale nie znaczne napięcie. Kabel pancerny z drutu metalowego wytrzymuje siły mechaniczne i znaczne napięcie. Kabel nieopancerzony nie jest w stanie wytrzymać rozciągania ani ściskania.
