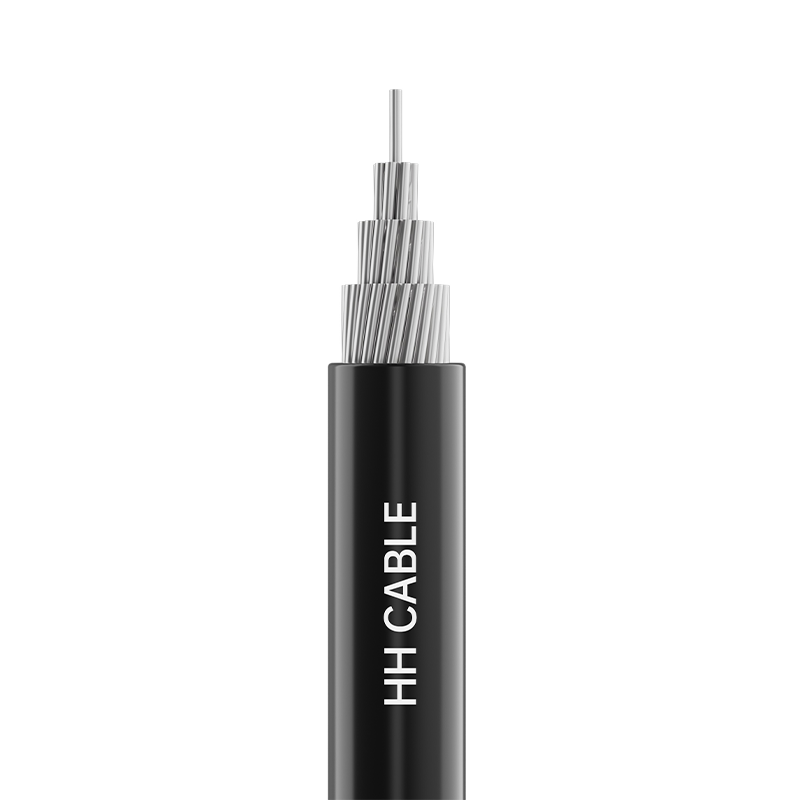

Izolowany kabel napowietrzny 1 kV
Dom / Produkty / Kable do transmisji i transformacji sieci energetycznej / Izolowany kabel napowietrzny 1 kV
  • Izolowany kabel napowietrzny 1 kV
  • Izolowany kabel napowietrzny 1 kV
Wuxi Henghui Cable Co., Ltd.

Izolowany kabel napowietrzny 1 kV

Skontaktuj się z nami
PRZEDV：Kabel zasilający 6-35 kV usieciowany, izolowany polietylenem DALEJ：Kable elektroenergetyczne w izolacji PVC o napięciu 1,8–3 kV i poniżej
  • Szczegóły produktu
  • Często zadawane pytania

Nazwa produktu: Kabel napowietrzny izolowany 1kV

1-Standardy wdrożeniowe

GB/T12527-2008

Model z 2 produktami

JKLV, JKLY, JKLYJ, JKLHY, JKLHYJ, JKYJ, JKTRYJ itp.

3- Poziom napięcia

1kV

4-Specyfikacje produktu

Liczba rdzeni

Specyfikacja

Przewodnik miedziany

Przewodnik z aluminium lub stopu aluminium

1

10 mm 2 ~ 240 mm 2

10 mm 2 ~ 400 mm 2

2, 4

10 mm 2 ~ 120 mm 2

10 mm 2 ~ 120 mm 2

3 K

——

10 mm 2 ~ 120 mm 2

Uwaga: Rdzeń pomocniczy k jest rdzeniem neutralnym o nośności. Wybierz dowolny przekrój poprzeczny, aby sparować z rdzeniem głównym w oparciu o wymagania projektu. (A) oznacza stalową linkę nośną i (B) oznacza linkę nośną ze stopu aluminium.

5- Opis struktury kabla

Struktura kabla

Opis materiału

Dyrygent

Okrągły, zagęszczony przewodnik (miedź, aluminium lub stop aluminium).

Izolacja

Materiał izolacyjny odporny na warunki atmosferyczne z polichlorku winylu lub polietylenu lub usieciowanego polietylenu

6-Identyfikacja izolacji

Izolacja coloring identification:

Kolor izolacji jest czarny. Kolejność faz izolacji kabli z dwiema lub więcej żyłami jest oznaczona za pomocą grzbietów, tj. faza A ma jeden grzbiet, faza B ma dwa grzbiety, faza C ma trzy grzbiety itp. lub zgodnie z wymaganiami klienta.

7-Specjalne wymagania dotyczące wydajności

Odporność na warunki atmosferyczne, odporność na promieniowanie UV itp.

8- Charakterystyka zastosowań kabli

9.1 Maksymalna długoterminowa temperatura znamionowa przewodu kabla podczas normalnej pracy:

Polichlorek winylu, polietylen: 70 ℃; polietylen usieciowany: 90℃.

9.3 Temperatura montażu kabla nie powinna być niższa niż -20℃

9.4 Minimalny promień gięcia przy układaniu kabli:

Minimalny promień gięcia kabli o średnicy zewnętrznej mniejszej niż 20 mm: nie mniejszy niż 4-krotność zewnętrznej średnicy kabla;

Minimalny promień gięcia kabli o średnicy zewnętrznej większej lub równej 20 mm: nie mniejszy niż 6-krotność zewnętrznej średnicy kabla.

Izolowane kable napowietrzne 9,5 1 kV są szeroko stosowane w budowie miejskich i wiejskich sieci elektroenergetycznych, służąc jako linie stacjonarne do przesyłania energii elektrycznej z elektrowni do różnych użytkowników lub z podstacji do skrzynek rozdzielczych lub terminali użytkowników. Ze względu na niskie straty przesyłowe mogą skutecznie ograniczać straty energii i często są wykorzystywane do przesyłu energii na duże odległości.

Polecane produkty
Kompleksowe rozwiązania kablowe
Jak wybrać produkty kablowe
Do przewodów i kabli wybierz Henghui – lata doświadczenia.
Uzyskaj wycenę
Wiadomość zwrotna
O nas

Wuxi Henghui Cable Co., Ltd.

jest producentem specjalizującym się w badaniach,

Rozwój, produkcja i sprzedaż przewodów i kabli.

Firma zajmuje się produkcją przede wszystkim kabli elektroenergetycznych do 110kV i niższych, w tym wysokiego i niskiego napięcia kable sieciowane, kable elektroenergetyczne w izolacji z tworzywa sztucznego, kable sterownicze, kable napowietrzne izolowane, górnictwo kable, kable komputerowe, kable ze stopów aluminium, a także inne specjalne rodzaje kabli.

Przez lata firma Henghui Cable zyskała dobrą reputację wśród swoich klientów. Jesteśmy zobowiązani do tego dostarczanie niezawodnych produktów, konkurencyjnych cen i kompleksowych usług odpowiadających na potrzeby naszych klientów użytkownicy. Serdecznie zapraszamy do współpracy zarówno nowych, jak i obecnych klientów.

  • 0m2

    Teren fabryki

  • 0+

    Personel techniczny

  • 0+

    Profesjonalny sprzęt

Przeczytaj więcej
Wuxi Henghui Cable Co., Ltd.
WUXI HENGHUI CABLE CO., LTD.
Świadectwo honorowe
  • Certyfikat Systemu Zarządzania Jakością
  • Certyfikat Systemu Zarządzania Jakością
  • Certyfikat Systemu Zarządzania Środowiskowego
  • Certyfikat Systemu Zarządzania Środowiskowego
  • Certyfikat Systemu Zarządzania Bezpieczeństwem i Higieną Pracy
  • Certyfikat Systemu Zarządzania Bezpieczeństwem i Higieną Pracy
Aktualności
Informacje i aktualizacje branżowe
Zobacz wszystkie wiadomości

Zalety wiązkowego kabla naziemnego (ABC)

Kabel antenowy w zestawie (ABC) jest szeroko stosowany w nowoczesnych napowietrznych systemach dystrybucji niskiego napięcia ze względu na jego zwartą konstrukcję i zwiększone bezpieczeństwo. Łącząc wiele przewodów z izolacją w jedną wiązkę, ABC minimalizuje uszkodzenia elektryczne spowodowane kontaktem z drzewami, zwierzętami lub ingerencją człowieka. Izolowany kabel napowietrzny 1kV stosowany w ABC zapewnia solidną izolację, zapewniając niezawodną pracę nawet w trudnych warunkach zewnętrznych. Osobiście polecam rozwiązania okablowania napowietrznego Henghui Cable dla miejskich i wiejskich sieci dystrybucyjnych ze względu na ich trwałość i łatwość instalacji.

Rozważania projektowe dla izolowanego kabla napowietrznego 1 kV

Projekt Kabel napowietrzny izolowany 1kV koncentruje się na niezawodności elektrycznej, wytrzymałości mechanicznej i odporności na środowisko. Kluczowe cechy konstrukcyjne obejmują:

  • Izolacja z usieciowanego polietylenu (XLPE) lub PVC odporna na promieniowanie UV i zmiany temperatury.
  • Elastyczne materiały przewodzące, takie jak linka aluminiowa lub miedź, redukujące zwisy i utrzymujące napięcie na długich dystansach.
  • Odporna na warunki atmosferyczne powłoka odporna na wilgoć, zanieczyszczenia i czynniki korozyjne.

Dla naszych wiązka kabla antenowego (ABC), zapewniam, że każdy przewodnik spełnia rygorystyczne normy mechaniczne i termiczne, aby zachować optymalną przewodność i długoterminową wydajność.

Korzyści związane z bezpieczeństwem kabla napowietrznego (ABC)

Jedną z najważniejszych zalet ABC jest zwiększone bezpieczeństwo zarówno personelu, jak i społeczeństwa. W przeciwieństwie do tradycyjnych linii napowietrznych z gołym przewodem, ABC zmniejsza ryzyko porażenia prądem i zwarć spowodowanych kontaktem zewnętrznym. Dodatkowe korzyści obejmują:

  • Minimalizacja ryzyka przestojów w wyniku kontaktu z drzewami, ptakami lub innymi przeszkodami.
  • Niższe wymagania konserwacyjne w porównaniu do konwencjonalnych linii napowietrznych.
  • Większa niezawodność systemu podczas niekorzystnych warunków pogodowych, takich jak deszcz, wiatr lub gromadzenie się lodu.

Podkreślam wykorzystanie ABC na obszarach gęsto zaludnionych w celu zwiększenia bezpieczeństwa i zmniejszenia kosztów operacyjnych.

Najlepsze praktyki dotyczące instalacji i konserwacji

Właściwa instalacja i konserwacja mają kluczowe znaczenie dla wydajności izolowanego kabla napowietrznego i kabla napowietrznego 1 kV. Zalecane praktyki obejmują:

  • Utrzymywanie prawidłowego odstępu między przewodnikami i napięcia wiązek, aby zapobiec naprężeniom mechanicznym.
  • Stosowanie odpowiedniego sprzętu i zacisków w celu zabezpieczenia ABC przed wiatrem i wibracjami.
  • Okresowa kontrola pod kątem uszkodzeń izolacji, zużycia mechanicznego lub oznak korozji.
  • Minimalizowanie ostrych zakrętów i unikanie nadmiernego dokręcania podczas instalacji, aby zachować integralność izolacji.

W Henghui Cable zapewniam wskazówki, które pozwolą zapewnić, że instalacje napowietrznych wiązek kablowych spełniają zarówno standardy bezpieczeństwa, jak i trwałość operacyjną.

Przegląd porównawczy typów kabli napowietrznych

Poniższa tabela porównuje ABC z tradycyjnymi izolowanymi kablami napowietrznymi 1 kV:

Typ kabla Izolacja Konfiguracja Bezpieczeństwo Aplikacje
Kabel antenowy w wiązce (ABC) PCV/XLPE W zestawie przewód wieloprzewodowy Wysoki, izolowany i kompaktowy Dystrybucja napowietrzna miejska i wiejska
Izolowany kabel napowietrzny 1 kV XLPE/PVC Pojedynczy przewodnik Umiarkowany, narażony na ryzyko środowiskowe Tradycyjne linie napowietrzne

Względy środowiskowe i operacyjne

Kabel wiązkowy antenowy (ABC) został zaprojektowany z myślą o wydajnej pracy w różnych warunkach środowiskowych. Jego zwarta konstrukcja zmniejsza zanieczyszczenia wizualne i jest odporna na korozję, promieniowanie UV i wilgoć. Kabel napowietrzny izolowany 1kV w konfiguracji ABC zapewnia minimalne straty energii i zmniejszoną częstotliwość konserwacji. Polecam wdrażanie systemów ABC na obszarach narażonych na burze lub gęstą roślinność, aby poprawić niezawodność sieci i obniżyć koszty operacyjne.

Wniosek

Wiązany kabel napowietrzny (ABC) i izolowany kabel napowietrzny 1 kV stanowią niezawodne, bezpieczne i wydajne rozwiązanie dla nowoczesnych napowietrznych sieci dystrybucyjnych. Korzystając z ABC, zyskujesz większe bezpieczeństwo, mniejszą konserwację i lepszą wydajność elektryczną. W Henghui Cable dbam o to, aby każdy wiązka kabla antenowego spełniała rygorystyczne standardy jakości, aby zapewnić bezpieczną i długotrwałą infrastrukturę energetyczną.
