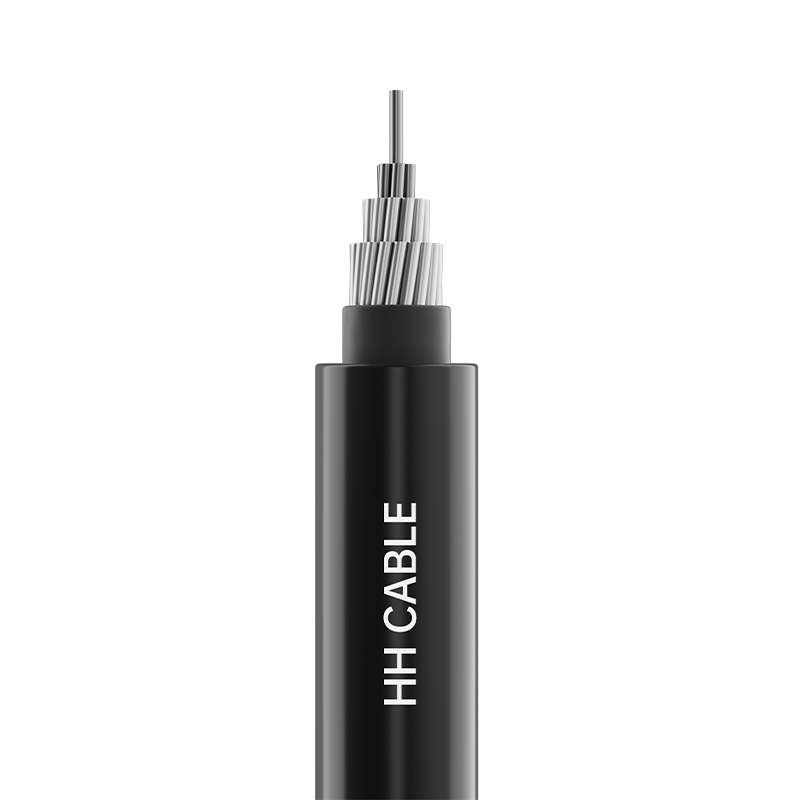

Rdzeń stalowy wzmocniony rdzeniem aluminiowym (rdzeń ze stopu aluminium) napowietrzny izolowany kabel o napięciu 20 kV i niższym

Nazwa produktu: Kabel napowietrzny ze wzmocnionym rdzeniem stalowym i rdzeniem aluminiowym (rdzeń ze stopu aluminium) o napięciu 20 kV i niższym

1-Standardy wdrożeniowe

Q/320282DJD002-2021, Q/320282DJD007-2025

Model z 2 produktami

JKLGV, JKLGY, JKLGYJ, JKLHGV, JKLHGY, JKLHGYJ JKLGYJ/Q, JKLHGYJ/Q itp.

3- Poziom napięcia

1kV, 10kV, 20kV

4-Specyfikacje produktu

Liczba rdzeni

Dane techniczne (aluminium/stal)

1

10/2 mm 2 ~ 400/95 mm 2

5- Opis struktury kabla

Struktura kabla

Opis materiału

dyrygent

Przewód okrągły, wzmocniony rdzeniem stalowym (aluminium lub stop aluminium).

Osłona przewodu (jeśli występuje)

Usieciowane lub nieusieciowane materiały półprzewodzące

izolacja

Materiał izolacyjny odporny na warunki atmosferyczne z polietylenu o dużej gęstości lub polietylenu usieciowanego

6-Identyfikacja izolacji

Identyfikacja zabarwienia izolacji:

Kolor izolacji jest czarny lub zgodnie z wymaganiami klienta.

7-Specjalne wymagania dotyczące wydajności

Odporność na warunki atmosferyczne, odporność na promieniowanie UV, wytrzymałość na rozciąganie itp.

8- Charakterystyka zastosowań kabli

8.1 Maksymalna długoterminowa temperatura znamionowa przewodu kabla podczas normalnej pracy:

Zwykły polietylen, polichlorek winylu: 70 ℃; polietylen o dużej gęstości: 75 ℃; polietylen usieciowany: 90℃.

8.2 Maksymalna dopuszczalna temperatura żyły kabla podczas zwarcia (trwającego nie dłużej niż 5 sekund) wynosi: polietylen zwykły, polichlorek winylu: 130℃; izolacja z polietylenu o dużej gęstości: 150℃; izolacja z polietylenu usieciowanego: 250℃.

8.3 Temperatura montażu kabla nie powinna być niższa niż -20℃

8.4 Minimalny promień gięcia instalacji kablowej:

Nie mniej niż 20-krotność zewnętrznej średnicy kabla.

8.5 Izolowane napowietrzne kable z aluminium (stopu aluminium) wzmocnionego stalą do 20 kV są szeroko stosowane w budowie i modernizacji wiejskich sieci elektroenergetycznych, zwłaszcza w systemach zasilania o dużych rozpiętościach na obszarach górskich. W porównaniu z przewodnikami z czystego aluminium zapewniają one większą wytrzymałość na zrywanie i lepszą charakterystykę zwisu, zwiększając zdolność przesyłową bez zmiany obciążenia wieży. Liczbę słupów można zmniejszyć w zależności od specyfiki obszarów górskich lub rzek, aby uzyskać zasilanie o dużej rozpiętości.
