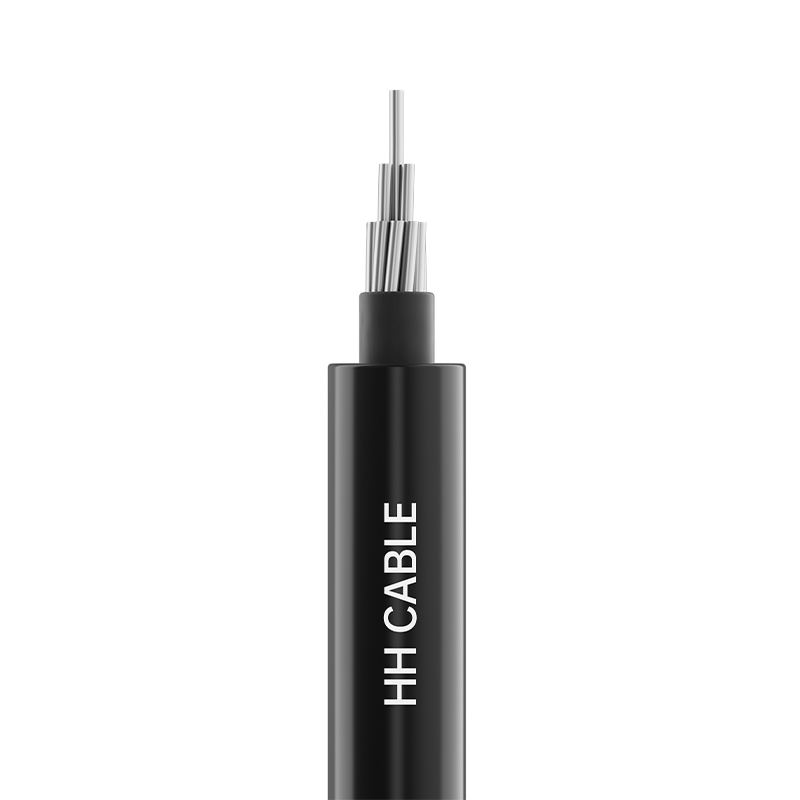

Izolowany kabel napowietrzny 10 kV

Nazwa produktu: Izolowany kabel napowietrzny 10 kV

1-Standardy wdrożeniowe

GB/T14049-2008

Model z 2 produktami

JKLY, JKLYJ, JKLYJ/Q, JKLYJ/B, JKLHY, JKLHYJ, JKYJ, JKTRYJ itp.

3- Poziom napięcia

10 kV

4-Specyfikacje produktu

Liczba rdzeni

Specyfikacja

Przewodnik miedziany

Przewodnik z aluminium lub stopu aluminium

1

10 mm 2 ~ 400 mm 2

10 mm 2 ~ 400 mm 2

3

25 mm 2 ~ 400 mm 2

25 mm 2 ~ 400 mm 2

3 K (A) lub 3 K (B)

25 mm 2 ~ 400 mm 2

K 25 mm 2 ~ 120 mm 2

25 mm 2 ~ 400 mm 2

K 25 mm 2 ~ 120 mm 2

Uwaga 1: K to linka nośna. Zgodnie z wymaganiami inżynieryjnymi przekrój podany w tabeli można dobrać tak, aby odpowiadał odpowiedniemu przekrojowi przewodu.

Gdy rozpiętość wieży jest większa i potrzebne są dodatkowe kable nośne, takie kable nośne nie są uwzględniane w konstrukcji kablowej

Uwaga 2: (A) oznacza linkę stalową nośną i (B) oznacza linkę nośną ze stopu aluminium.

5- Opis struktury kabla

Struktura kabla

Opis materiału

Dyrygent

Okrągły, zagęszczony przewodnik (miedź, aluminium lub stop aluminium).

Dyrygent shield (if any)

Usieciowane lub nieusieciowane materiały półprzewodzące

Izolacja

Materiał izolacyjny odporny na warunki atmosferyczne z polietylenu o dużej gęstości lub polietylenu usieciowanego

Izolacja shield (if any)

Usieciowany, usuwalny materiał półprzewodzący

6-Identyfikacja izolacji

Izolacja coloring identification:

Kolor izolacji jest czarny lub naturalny. Kolejność faz izolacji kabla trójżyłowego jest oznaczona za pomocą grzbietów, tj. faza A ma jeden grzbiet, faza B ma dwa grzbiety, faza C ma trzy grzbiety itp. lub zgodnie z wymaganiami klienta. Rdzeń neutralny znakowany jest innym sposobem znakowania niż powyższy.

7-Specjalne wymagania dotyczące wydajności

Odporność na warunki atmosferyczne, odporność na promieniowanie UV itp.

8- Charakterystyka zastosowań kabli

8.1 Maksymalna długoterminowa temperatura znamionowa przewodu kabla podczas normalnej pracy:

Polietylen o dużej gęstości: 75°C; polietylen usieciowany: 90°C.

8.2 Maksymalna dopuszczalna temperatura żyły kabla podczas zwarcia (trwającego nie dłużej niż 5 sekund) wynosi: izolacja z polietylenu dużej gęstości: 150°C; izolacja z polietylenu usieciowanego: 250°C.

8.3 Temperatura montażu kabla nie powinna być niższa niż -20℃

8.4 Minimalny promień gięcia instalacji kablowej:

Kabel jednożyłowy: nie mniej niż 20-krotność zewnętrznej średnicy kabla;

Kabel wielożyłowy: nie mniej niż 15-krotność zewnętrznej średnicy kabla.

Izolowane kable napowietrzne 8,510 kV są szeroko stosowane w budowie i modernizacjach miejskich i wiejskich sieci elektroenergetycznych w celu zastąpienia tradycyjnych gołych przewodów, zmniejszenia ryzyka porażenia prądem, poprawy bezpieczeństwa, spełnienia potrzeb upiększania miast, uniknięcia wpływu gołych przewodów na krajobraz i osiągnięcia efektu „niewidzialnej sieci energetycznej”.

8.5.1 Podczas układania napowietrznych kabli lekkich i cienko izolowanych należy zachować pewną odległość od drzew. Podczas pracy kabli dozwolony jest jedynie krótkotrwały kontakt kabli z drzewami.

8.5.2 Podczas układania napowietrznych kabli w naturalnej izolacji należy zachować pewną odległość od drzew. Podczas pracy kabli dozwolony jest częsty kontakt kabli z drzewami.

8.5.3 Pozostałe izolowane kable napowietrzne 10 kV należy układać w stałych miejscach napowietrznych. Podczas montażu należy zachować pewną odległość od drzew. Podczas pracy dozwolony jest częsty kontakt kabli z drzewami. Dodatkowo jako przewód odprowadzający transformatora należy zastosować napowietrzne kable izolowane z miękkim rdzeniem miedzianym.
