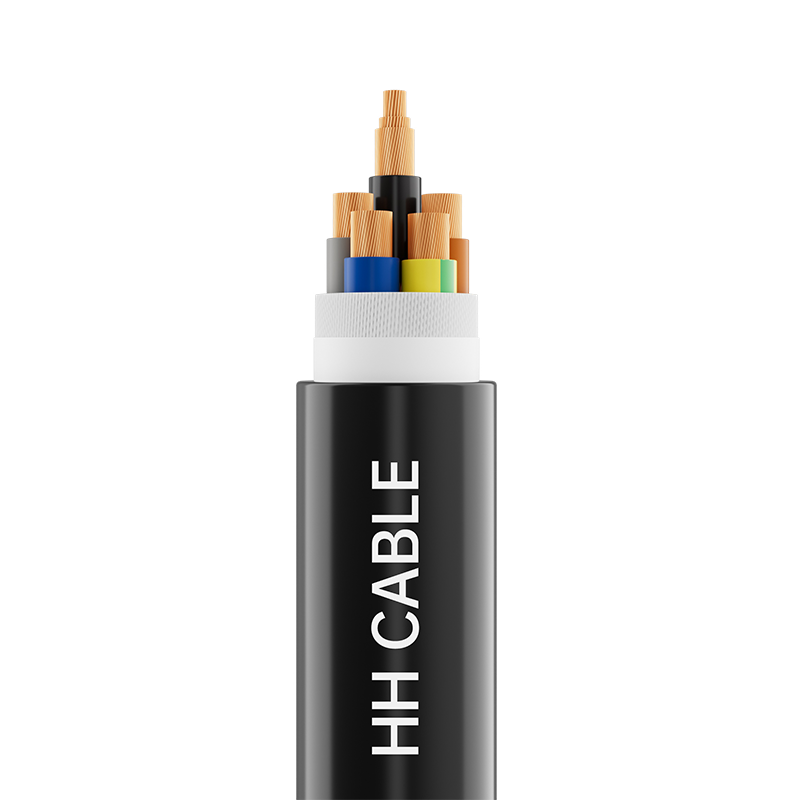

Przyjazne dla środowiska przewody i kable do stałego okablowania o napięciu 450–750 V i niższym

Nazwa produktu: Przyjazne dla środowiska przewody i kable do okablowania stałego o napięciu 450-750 V i niższym

1-Standardy wdrożeniowe

Q/320282DJD006-2021

Model z 2 produktami

WDZ-BYJ, WDZ-BYJR, WDZ-RYJ, WDZ-RYJSP, WDZ-RYS, WDZ-RYJS itp.

3- Poziom napięcia

450/750 V, 300/500 V, 300/300 V

Kategoria 4-Specyfikacja

Poziom napięcia

modelkaka

Specyfikacja

450/750 V

WDZ-BYJ, WDZ-BY itp.

1,5 mm 2 ~ 400 mm 2

WDZ-BYJR, WDZ-BYR itp.

1,5 mm 2 ~ 240 mm 2

WDZ-RYJ, WDZ-RY itp.

1,5 mm 2 ~ 240 mm 2

300/500 V

WDZ-BYJ, WDZ-BY itp.

0,5 mm 2 ~ 1,0 mm 2

WDZ-RY, WDZ-RY itp.

0,5 mm 2 ~ 1,0 mm 2

300/500 V

WDZ-BYJYJ, WDZ-BYJY itp.

0,75 mm2 ~ 10 mm2

Poziom napięcia

modelkaka

Liczba rdzeni

Specyfikacja

300/500 V

WDZ-RYJYJB, WDZ-RYYB itp.

2

0,75 mm 2 ~ 1,0 mm 2

300/500 V

WDZ-RYJYJ, WDZ-RYJY itp.

2-5

0,75 mm 2 ~ 2,5 mm 2

300/300 V

WDZ-RYJSP, WDZ-RYSP itp.

2

0,5 mm 2 ~ 6 mm 2

300/300 V

WDZ-RYJS, WDZ-RYS itp.

2

0,5 mm 2 ~ 6 mm 2

5- Opis struktury kabla

Struktura kabla

Opis materiału

Dyrygent

Przewód z litej miedzi klasy 1 lub przewód z miedzi okrągłej klasy 2 lub przewód z miękkiej miedzi klasy 5

Warstwa ogniotrwała (jeśli występuje)

Taśma mikowa

Izolacja

Materiał izolacyjny z usieciowanego polietylenu lub poliolefiny lub usieciowanej poliolefiny

Wypełnienie (jeśli występuje)

Lina wypełniająca z niehigroskopijnej siatki polipropylenowej

Taśma do owijania kabli (jeśli występuje)

Taśma bezhalogenowa o niskiej emisji dymu, taśma z włókna szklanego lub taśma poliestrowa

Osłona metalowa (jeśli występuje)

Oplot z drutu miedzianego

Powłoka zewnętrzna (jeśli występuje)

Materiał osłony z poliolefiny lub usieciowanej poliolefiny

Identyfikacja rdzenia 6-przewodowego

6.1 Identyfikacja zabarwienia izolacji:

6.1.1 Jeżeli do identyfikacji izolowanych żył przewodów używana jest izolacja kolorowa, każda izolowana żyła przewodu może mieć tylko jeden kolor, z wyjątkiem kombinacji koloru zielonego/żółtego.

6.1.2 Kolory żyły izolacji dowolnego kabla wielożyłowego nie mogą być zielone i żółte, które nie są kolorami łączonymi.

6.1.2 W przypadku żył izolowanych zielono-żółtych jeden kolor powinien pokrywać co najmniej 30% i nie więcej niż 70% powierzchni izolowanego rdzenia drutowego, a drugi kolor powinien pokrywać resztę i być spójny w całym przekroju.

6.1.4 preferowane spektrum kolorów izolacji kabli z pięcioma żyłami lub mniejszą jest następujące:

1 rdzeń i 2 rdzenie: brak preferencji spektrum kolorów;

3 żyły: zielono/żółta, niebieska, brązowa lub brązowa, czarna, szara;

4 żyły: zielono/żółta, brązowa, czarna, szara lub niebieska, brązowa, czarna, szara;

5-żyłowy: zielony/żółty, niebieski, brązowy, czarny, szary lub niebieski, brązowy, czarny, szary, czarny.

6.1.5 Jeżeli istnieją specjalne wymagania dotyczące chromatografii, strony podaży i popytu mogą negocjować i ustalać zgodnie z wymaganiami klienta.

6.2 Cyfrowa identyfikacja izolacji:

6.2.1 Żyły izolacyjne kabli mających więcej niż dwie żyły mogą być również oznaczone numerami. Izolacja powinna być tego samego koloru i ułożona w naturalnej kolejności od warstwy wewnętrznej do warstwy zewnętrznej, zaczynając od rdzenia izolacyjnego nr 1 (zaleca się drukowanie białych cyfr na czarnej izolacji), z wyjątkiem zielono-żółtego rdzenia izolacyjnego (jeśli występuje).

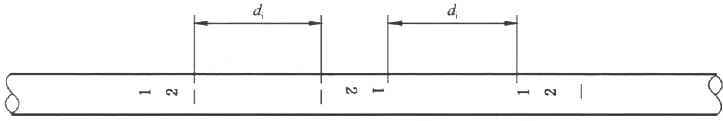

6.2.2 Jeżeli znak składa się z jednej liczby, pod numerem należy dodać poziomą kreskę. Jeżeli znak składa się z dwóch cyfr, należy je ułożyć pionowo, a pod ostatnią liczbą dodać poziomą kreskę. Odstęp di pomiędzy dwiema sąsiednimi grupami liczb nie powinien być większy niż 50 mm. Rozmieszczenie cyfrowych znaków identyfikacyjnych pokazano na poniższym rysunku:

7-Kolor powłoki

Czarny lub zgodnie z wymaganiami klienta

8-Specjalne wymagania dotyczące wydajności

Ognioodporne klasy A/B/C, ognioodporne, odporne na termity, odporne na gryzonie, odporne na promieniowanie UV, odporne na niskie temperatury, odporne na olej mineralny itp.

9- Charakterystyka zastosowań kabli

9.1 Maksymalna dopuszczalna długoterminowa temperatura znamionowa żyły kabla podczas normalnej pracy wynosi: izolacja poliolefinowa: 70°C; izolacja z polietylenu usieciowanego lub izolacja z poliolefiny usieciowanej: 90°C.

9.2 Maksymalna dopuszczalna temperatura żyły kabla podczas zwarcia (trwającego nie dłużej niż 5 sekund) wynosi: poliolefina: 160°C; izolacja z polietylenu usieciowanego lub izolacja z poliolefiny usieciowanej: 250°C.

9.3 Temperatura montażu kabla nie powinna być niższa niż 0℃

9.4 Minimalny promień gięcia przy układaniu kabli:

Minimalny promień gięcia kabli o średnicy zewnętrznej mniejszej niż 25 mm: nie mniejszy niż 4-krotność zewnętrznej średnicy kabla;

Minimalny promień gięcia kabli o średnicy zewnętrznej większej lub równej 25 mm: nie mniejszy niż 6-krotność zewnętrznej średnicy kabla.

9.5 Seria ta określa przyjazne dla środowiska przewody i kable do okablowania o maksymalnym napięciu 450/750V. Są szeroko stosowane w obszarach o wysokich wymaganiach dotyczących bezpieczeństwa i ochrony środowiska, takich jak transport kolejowy, lotniska, wieżowce, centra handlowe i szpitale, do oświetlenia elektrycznego i okablowania wewnętrznego, urządzeń elektrycznych, sprzętu elektrycznego, przyrządów i liczników, sprzętu sterującego, sprzętu elektronicznego i urządzeń automatycznych. Metody instalacji obejmują okablowanie na stałe, instalację wewnątrz lub na zewnątrz, osadzenie w kanale kablowym lub podobnych systemach zamkniętych.
