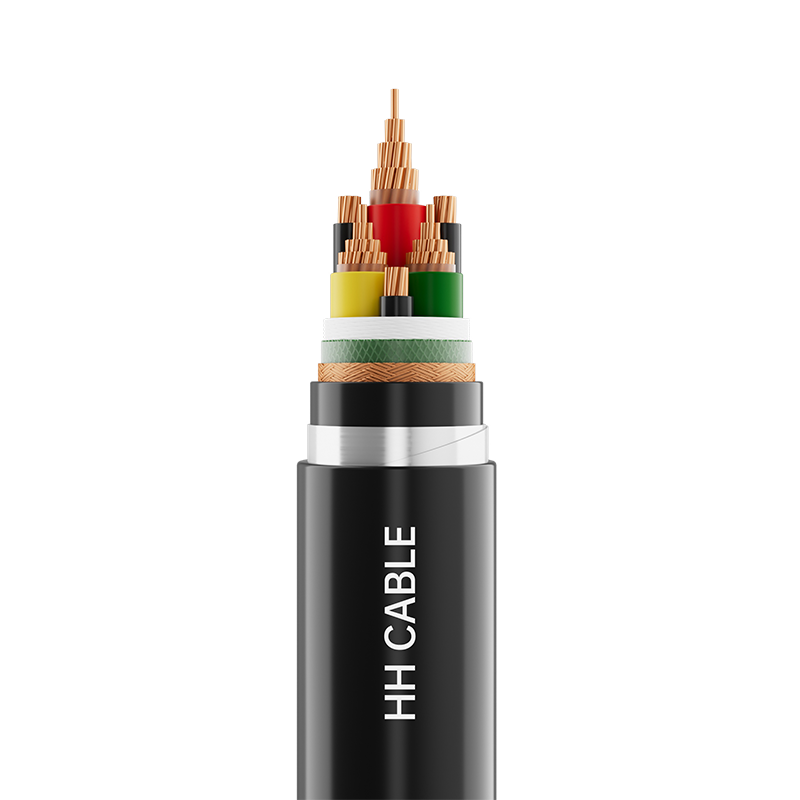

Kabel zasilający o zmiennej częstotliwości o napięciu znamionowym 1 kV

Nazwa produktu: Kabel zasilający o zmiennej częstotliwości o napięciu znamionowym 1 kV

1-Standardy wdrożeniowe

Q/320282DJD009-2025

Model z 2 produktami

BPYJVP, BPVVP, BPYJVP2, BPYJVP2-22, BPGGP, BPYJVSP itp.

3- Poziom napięcia

0,6/1kV

4-Specyfikacje produktu

Liczba rdzeni

Specyfikacja

Liczba rdzeni

Specyfikacja

Główny rdzeń linii

Neutralny rdzeń

Główny rdzeń linii

Neutralny rdzeń

3 3

4mm2

1(0,75) mm2

3 3

70mm2

10mm2

6mm2

1,5(1) mm2

95mm2

16mm2

10mm2

2,5 (1,5) mm2

120mm2

25mm2

16mm2

4(2,5) mm2

150mm2

35（25）mm2

25mm2

6（4）mm2

185mm2

35mm2

35mm2

6mm2

240mm2

50(35)mm2

50mm2

10mm2

300mm2

50mm2

Liczba rdzeni

Specyfikacja

3

1,5 mm 2 ~ 300 mm 2

5- Opis struktury kabla

Struktura kabla

Opis materiału

Dyrygent

Przewody miedziane okrągłe zagęszczone lub niezagęszczone, przewody miedziane – klasa 1, klasa 2, klasa 5;

Warstwa ognioodporna (jeśli występuje)

Taśma mikowa

Izolacja

Izolacja z polichlorku winylu, izolacja z polietylenu usieciowanego lub guma silikonowa

Wypełnienie

Lina wypełniająca z niehigroskopijnej siatki polipropylenowej

Taśma do owijania kabli

Taśma włókninowa lub polipropylenowa

Metalowe ekranowanie

Oplot z drutu miedzianego lub luźno nawinięty drut miedziany lub owinięcie (taśma miedziana lub taśma miedziana z tworzywa sztucznego lub taśma aluminiowa z tworzywa sztucznego)

Osłona wewnętrzna (jeśli występuje)

Wytłaczana taśma polipropylenowa lub materiał osłony (kauczuk silikonowy, polichlorek winylu, polietylen lub bezhalogenowy, niskodymowy środek zmniejszający palność)

Tuleja izolacyjna (jeśli występuje)

Polichlorek winylu lub polietylen lub bezhalogenowy, niskodymowy materiał osłonowy o zmniejszonej palności lub guma silikonowa

Pancerz (jeśli występuje)

Taśma stalowa ocynkowana lub drut stalowy ocynkowany lub pleciony drut stalowy ocynkowany

Zewnętrzna osłona

Polichlorek winylu lub polietylen lub bezhalogenowy, niskodymowy materiał osłonowy o zmniejszonej palności lub guma silikonowa

Identyfikacja rdzenia 6-przewodowego

6.1 Kolorowanie izolacji lub identyfikacja pasma kolorów:

kabel 3-żyłowy: żółty, zielony, czerwony lub według wymagań klienta;

3 Kabel 3-żyłowy: 3 żyły główne: żółta, zielona, ​​czerwona lub według wymagań klienta, 3 żyły neutralne: żółto-zielone lub czarne lub według wymagań klienta.

Uwaga: Izolację z polietylenu usieciowanego można rozróżnić po pasach kolorystycznych lub zabarwieniu izolacji.

6.2 Cyfrowa identyfikacja izolacji kabla wielożyłowego:

Kabel 3-żyłowy: 1, 2, 3 lub według wymagań klienta;

3 Kabel 3-żyłowy: 3 żyły główne: 1, 2, 3 lub według wymagań klienta, 3 żyły neutralne: 0 lub według wymagań klienta.

7-Kolor powłoki

Czarny lub zgodnie z wymaganiami klienta

8-Specjalne wymagania dotyczące wydajności

Ognioodporny gatunek A/B/C, ognioodporny, odporny na termity, odporny na gryzonie, odporny na promieniowanie UV, odporny na olej, odporny na zużycie, odporny na wysokie temperatury itp.

9- Charakterystyka zastosowań kabli

9.1 Maksymalna długoterminowa temperatura znamionowa przewodu kabla podczas normalnej pracy:

Izolacja PCV: 70 ℃; Izolacja XLPE: 90℃; Izolacja z gumy silikonowej: 180 ℃.

9.2 Maksymalna dopuszczalna temperatura żyły kabla podczas zwarcia (trwającego nie dłużej niż 5 sekund) wynosi: izolacja z polichlorku winylu: 160°C; izolacja z polietylenu usieciowanego: 250°C; izolacja z kauczuku silikonowego: 350°C.

9.3 Temperatura montażu kabla nie powinna być niższa niż 0℃

9.4 Minimalny promień gięcia przy układaniu kabli:

9.4.1 Kabel jednożyłowy nieuzbrojony:

Minimalny promień zgięcia kabla podczas instalacji: nie mniejszy niż 20-krotność zewnętrznej średnicy kabla;

Minimalny promień gięcia kabla po zamontowaniu: nie mniejszy niż 15-krotność zewnętrznej średnicy kabla.

9.4.2 Kabel pancerny jednożyłowy:

Minimalny promień gięcia kabla podczas instalacji: nie mniejszy niż 15-krotność zewnętrznej średnicy kabla;

Minimalny promień gięcia kabla po zamontowaniu: nie mniejszy niż 12-krotność zewnętrznej średnicy kabla.

9.4.3 Kable wielożyłowe nieuzbrojone:

Minimalny promień gięcia kabla podczas instalacji: nie mniejszy niż 15-krotność zewnętrznej średnicy kabla;

Minimalny promień gięcia kabla po zamontowaniu: nie mniejszy niż 12-krotność zewnętrznej średnicy kabla.

9.4.4 Wielożyłowe kable pancerne:

Minimalny promień gięcia kabla podczas montażu: nie mniejszy niż 12-krotność zewnętrznej średnicy kabla;

Minimalny promień gięcia kabla po zamontowaniu: nie mniejszy niż 10-krotność zewnętrznej średnicy kabla.

Kabel 9,5 jest szeroko stosowany w systemach zasilania współpracujących z silnikami o zmiennej częstotliwości 0,6/1 kV i poniżej, zapewniając wydajne i stabilne przenoszenie i sterowanie mocą. Doskonałe ekranowanie, właściwości przeciwzakłóceniowe i możliwość dostosowania do wysokich częstotliwości zapewniają bezpieczną i stabilną pracę silników o zmiennej częstotliwości w złożonych środowiskach elektromagnetycznych.
