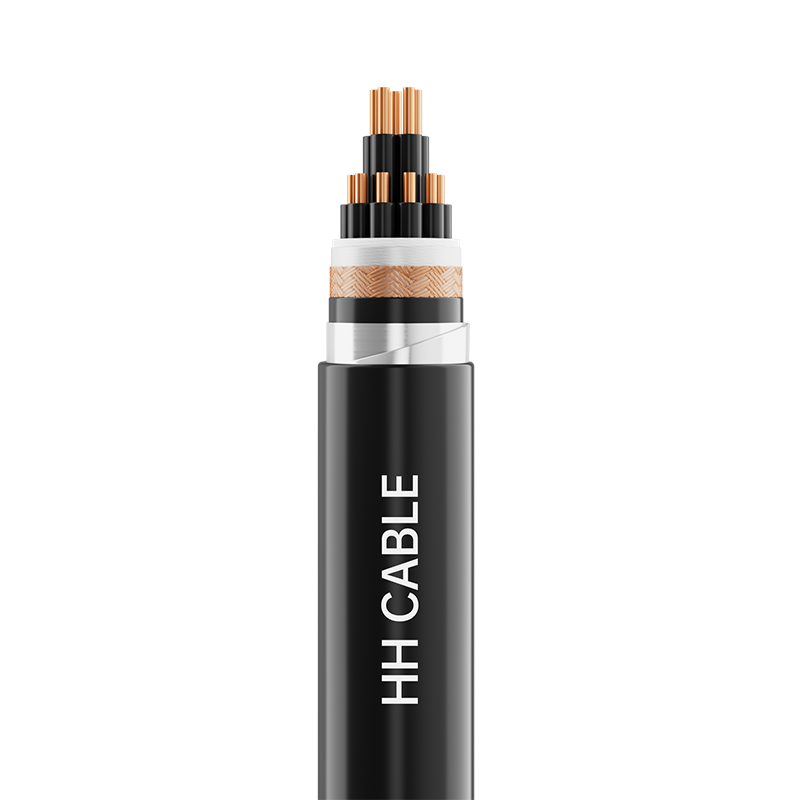

| Nazwa produktu: Kabel sterowniczy w izolacji polietylenowej usieciowanej 450-750 V |
| 1-Standardy wdrożeniowe | GB/T9330-2020 |
| Modelka z 2 produktami | KYJV, KYJVP, KYJVP2, KYJVP3, KYJVP4, KYJV22, KYJV32, KYJVP2-22, KYJVR itp. |
| 3- Poziom napięcia | 450/750 V |
| 4-Specyfikacje produktu siatka | Model | Nominalny przekrój przewodu mm2 |
| 0.5 | 0.75 | 1.0 | 1.5 | 2.5 | 4 | 6 | 10 |
| Liczba rdzeni |
| KYJV, KYJVP i inne serie | — | 2 ~ 61 | 2 ~ 19 | 2-10 |
| KYJV P2, KYJVP3, KYJVP4 i inne serie | — | 4 ~ 61 | 4 ~ 19 | 4-10 |
| KYJV22, KYJVP2-22, KYJYP2-23 i inne serie | — | 7 ~ 61 | 4 ~ 61 | 4 ~ 19 | 4-10 |
| KYJV32, KYJY33 i inne serie | — | 19 ~ 61 | 7 ~ 61 | 4 ~ 19 | 4-10 |
| KYJVR, KYJYR i inne serie | 2 ~ 61 | — | — | — |
| KYJVRP, KYJYRP i inne serie | 2 ~ 61 | 2 ~ 48 | — | — | — |
| Uwaga: 1. Zakres specyfikacji kabli uniepalnionych, bezhalogenowych, niskodymowych kabli uniepalnionych, kabli ognioodpornych i ich kabli kombinowanych jest taki sam jak dla odpowiednich modeli wymienionych powyżej. 2. Zalecane serie numerów rdzeni to: 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52 i 61 rdzeni. |
| 5- Opis struktury kabla | Struktura kabla | Opis materiału |
| Dyrygent | Przewód z litej miedzi klasy 1 lub przewód z miedzi okrągłej klasy 2 lub przewód z miękkiej miedzi klasy 5 |
| Warstwa ognioodporna (jeśli występuje) | Taśma mikowa |
| Izolacja | Materiał izolacyjny z usieciowanego polietylenu |
| Wypełnienie | Niehigroskopijna lina wypełniająca z polipropylenu siatkowego |
| Taśma do owijania kabli | Włóknina lub taśma poliestrowa |
| Metalowe ekranowanie | Oplot z drutu miedzianego lub owinięcie (taśma miedziana lub taśma miedziana z tworzywa sztucznego lub taśma aluminiowa z tworzywa sztucznego). |
| Podszewka (jeśli występuje) | Wytłaczana taśma polipropylenowa lub materiał osłony (polichlorek winylu, polietylen lub bezhalogenowy, niskodymowy środek zmniejszający palność) |
| Tuleja izolacyjna (jeśli występuje) | Materiał osłony z PVC, polietylenu lub bezhalogenowego, niskodymowego i zmniejszającego palność |
| Pancerz (jeśli występuje) | Taśma stalowa ocynkowana lub drut stalowy ocynkowany |
| Zewnętrzna osłona | Materiał osłony z PVC, polietylenu lub bezhalogenowego, niskodymowego i zmniejszającego palność |

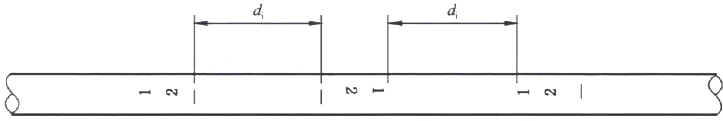

| Identyfikacja rdzenia 6-przewodowego | 6.1 Identyfikacja zabarwienia izolacji: 6.1.1 Jeżeli do identyfikacji izolowanych żył przewodów używana jest izolacja kolorowa, każda izolowana żyła przewodu może mieć tylko jeden kolor, z wyjątkiem kombinacji koloru zielonego/żółtego. 6.1.2 Kolory żyły izolacji dowolnego kabla wielożyłowego nie mogą być zielone i żółte, które nie są kolorami łączonymi. 6.1.2 W przypadku żył izolowanych zielono-żółtych jeden kolor powinien pokrywać co najmniej 30% i nie więcej niż 70% powierzchni izolowanego rdzenia drutowego, a drugi kolor powinien pokrywać resztę i być spójny w całym przekroju. 6.1.4 Preferowane spektrum kolorów izolacji kabli o pięciu żyłach lub mniejszej jest następujące: 2 rdzenie: brak preferowanego spektrum kolorów; 3 żyły: zielono/żółta, niebieska, brązowa lub niebieska, czarna, brązowa; 4 żyły: zielono/żółta, niebieska, czarna, brązowa lub niebieska, czarna, brązowa, szara lub pomarańczowa; 5-żyłowy: zielony/żółty, niebieski, czarny, brązowy, szary lub pomarańczowy lub niebieski, czarny, brązowy, szary, pomarańczowy lub inne kolory. 6.1.5 Jeżeli istnieją specjalne wymagania dotyczące chromatografii, strony podaży i popytu mogą negocjować i ustalać zgodnie z wymaganiami klienta. 6.2 Cyfrowa identyfikacja izolacji: 6.2.1 Kable posiadające siedem i więcej żył należy oznaczać numerami. Izolacja powinna być tego samego koloru i ułożona numerycznie od warstwy wewnętrznej do warstwy zewnętrznej w naturalnej kolejności, zaczynając od izolowanego rdzenia nr 1 (zalecana jest czarna izolacja z białymi literami), z wyjątkiem zielono-żółtego izolowanego rdzenia (jeśli występuje). 6.2.2 Jeżeli znak składa się z jednej liczby, pod numerem należy dodać poziomą kreskę. Jeżeli znak składa się z dwóch cyfr, należy je ułożyć pionowo, a pod ostatnią liczbą dodać poziomą kreskę. Odstęp di pomiędzy dwiema sąsiednimi grupami liczb nie powinien być większy niż 50 mm. Rozmieszczenie cyfrowych znaków identyfikacyjnych pokazano na poniższym rysunku: |
| 7-Kolor powłoki | Czarny lub zgodnie z wymaganiami klienta |
| 8-Specjalne wymagania dotyczące wydajności | Ognioodporne klasy A/B/C, niskodymowe i bezhalogenowe, odporne na termity, odporne na gryzonie, odporne na promieniowanie UV, odporne na niskie temperatury, odporne na oleje mineralne itp. |
| 9- Charakterystyka zastosowań kabli | 9.1 Maksymalna dopuszczalna długoterminowa temperatura znamionowa przewodu kabla podczas normalnej pracy wynosi 90°C. 9.2 Maksymalna dopuszczalna temperatura żyły kabla podczas zwarcia (trwającego nie dłużej niż 5 sekund) wynosi 250℃. 9.3 Temperatura montażu kabla nie powinna być niższa niż 0℃ 9.4 Minimalny promień gięcia przy układaniu kabli: 9.4.1 Kabel o miękkiej strukturze: Promień zgięcia nie powinien być mniejszy niż 6-krotność zewnętrznej średnicy kabla. 9.4.2 Kable nieuzbrojone: Promień zgięcia nie powinien być mniejszy niż 8-krotność zewnętrznej średnicy kabla. 9.4.3 Kable opancerzone i metalowe w ekranie: Promień zgięcia nie powinien być mniejszy niż 12-krotność zewnętrznej średnicy kabla. 9.5 Kabel ten jest szeroko stosowany w układach sterowania, transmisji sygnałów, monitorowania i zabezpieczeń o napięciu znamionowym 450/750 V i niższym, aby zapewnić bezpieczną, stabilną i wydajną pracę systemów elektrycznych. Można go zainstalować na stałe i używać wewnątrz i na zewnątrz, a także bezpośrednio zakopywać w rurach kablowych i rowach kablowych |
