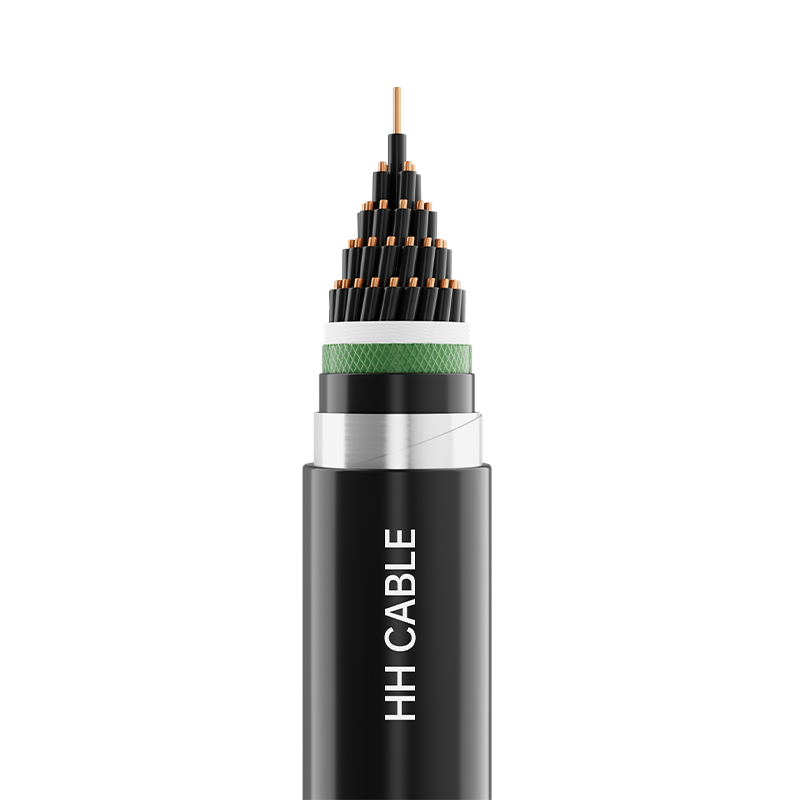

Nazwa produktu: Kabel sterowniczy w izolacji PVC 450/750 V

1-Standardy wdrożeniowe

GB/T9330-2020

Model z 2 produktami

KVV, KVVP, KVVP2, KVVP3, KVVP4, KVV22, KVV32, KVVP2-22, KVVR, KVVRP itp.

3- Poziom napięcia

450/750 V

4-Specyfikacje produktu

siatka

Modelka A

Nominalny przekrój przewodu mm2

0.5

0.75

1.0

1.5

2.5

Liczba rdzeni

KVV, KVVP i inne serie

—

2 ~ 61

2 ~ 19

2-10

KVVP2, KVVP3, KVVP4 i inne serie

—

4 ~ 61

4 ~ 19

4-10

KVV22, KVVP2-22 i inne serie

—

7 ~ 61

4 ~ 61

4 ~ 19

4-10

K VV 32 i inne serie

—

19 ~ 61

7 ~ 61

4 ~ 19

4-10

KVVR i inne serie

2 ~ 61

—

KVVRP i inne serie

2 ~ 61

2 ~ 48

—

Uwaga: 1. Zakres specyfikacji kabli trudnopalnych, kabli ognioodpornych i ich kabli kombinowanych jest taki sam, jak w przypadku odpowiednich modeli wymienionych powyżej.

2. Zalecane serie numerów rdzeni to: 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52 i 61 rdzeni.

5- Opis struktury kabla

Struktura kabla

Opis materiału

Dyrygent

Przewód z litej miedzi klasy 1 lub przewód z miedzi okrągłej klasy 2 lub przewód z miękkiej miedzi klasy 5

Warstwa ognioodporna (jeśli występuje)

Taśma mikowa

Izolacja

Materiał izolacyjny PCV

Wypełnienie

Lina wypełniająca z niehigroskopijnej siatki polipropylenowej

Taśma do owijania kabli

Włóknina lub taśma poliestrowa

Metalowe ekranowanie

Oplot z drutu miedzianego lub owinięcie (taśma miedziana lub taśma miedziana z tworzywa sztucznego lub taśma aluminiowa z tworzywa sztucznego).

Osłona wewnętrzna (jeśli występuje)

Wytłaczana taśma polipropylenowa lub materiał osłony (polichlorek winylu lub polietylen).

Tuleja izolacyjna (jeśli występuje)

Materiał osłony z PCV lub polietylenu

Pancerz (jeśli występuje)

Taśma stalowa ocynkowana lub drut stalowy ocynkowany

Zewnętrzna osłona

Materiał osłony z PCV lub polietylenu

Identyfikacja rdzenia 6-przewodowego

6.1 Identyfikacja zabarwienia izolacji:

6.1.1 Jeżeli do identyfikacji izolowanych żył przewodów używana jest izolacja kolorowa, każda izolowana żyła przewodu może mieć tylko jeden kolor, z wyjątkiem kombinacji koloru zielonego/żółtego.

6.1.2 Kolory żyły izolacji dowolnego kabla wielożyłowego nie mogą być zielone i żółte, które nie są kolorami łączonymi.

6.1.2 W przypadku żył izolowanych zielono-żółtych jeden kolor powinien pokrywać co najmniej 30% i nie więcej niż 70% powierzchni izolowanego rdzenia drutowego, a drugi kolor powinien pokrywać resztę i być spójny w całym przekroju.

6.1.4 Preferowane spektrum kolorów izolacji kabli o pięciu żyłach lub mniejszej jest następujące:

2 rdzenie: brak preferowanego spektrum kolorów; 3 żyły: zielono/żółta, niebieska, brązowa lub niebieska, czarna, brązowa;

4 żyły: zielono/żółta, niebieska, czarna, brązowa lub niebieska, czarna, brązowa, szara lub pomarańczowa;

5-żyłowy: zielony/żółty, niebieski, czarny, brązowy, szary lub pomarańczowy lub niebieski, czarny, brązowy, szary, pomarańczowy lub inne kolory.

6.1.5 Jeżeli istnieją specjalne wymagania dotyczące chromatografii, strony podaży i popytu mogą negocjować i ustalać zgodnie z wymaganiami klienta.

6.2 Cyfrowa identyfikacja izolacji:

6.2.1 Kable posiadające siedem i więcej żył należy oznaczać numerami. Izolacja powinna być tego samego koloru i ułożona numerycznie od warstwy wewnętrznej do warstwy zewnętrznej w naturalnej kolejności, zaczynając od izolowanego rdzenia nr 1 (zalecana jest czarna izolacja z białymi literami), z wyjątkiem zielono-żółtego izolowanego rdzenia (jeśli występuje).

6.2.2 Jeżeli znak składa się z jednej liczby, pod numerem należy dodać poziomą kreskę. Jeżeli znak składa się z dwóch cyfr, należy je ułożyć pionowo, a pod ostatnią liczbą dodać poziomą kreskę. Odstęp di pomiędzy dwiema sąsiednimi grupami liczb nie powinien być większy niż 50 mm. Rozmieszczenie cyfrowych znaków identyfikacyjnych pokazano na poniższym rysunku:

7-Kolor powłoki

Czarny lub zgodnie z wymaganiami klienta

8-Specjalne wymagania dotyczące wydajności

Ognioodporne klasy A/B/C, ognioodporne, odporne na termity, odporne na gryzonie, odporne na promieniowanie UV, odporne na niskie temperatury, odporne na olej mineralny itp.

9- Charakterystyka zastosowań kabli

9.1 Maksymalna długoterminowa temperatura znamionowa przewodu kablowego podczas normalnej pracy wynosi 70°C.

9.2 Maksymalna dopuszczalna temperatura żyły kabla podczas zwarcia (trwającego nie dłużej niż 5 sekund) wynosi 160℃.

9.3 Temperatura montażu kabla nie powinna być niższa niż 0℃

9.4 Minimalny promień gięcia przy układaniu kabli:

9.4.1 Kabel o miękkiej strukturze:

Promień zgięcia nie powinien być mniejszy niż 6-krotność zewnętrznej średnicy kabla.

9.4.2 Kable nieuzbrojone:

Promień zgięcia nie powinien być mniejszy niż 6-krotność zewnętrznej średnicy kabla.

9.4.3 Kable opancerzone i metalowe w ekranie:

Promień zgięcia nie powinien być mniejszy niż 12-krotność zewnętrznej średnicy kabla.

9.5 Kabel ten jest szeroko stosowany w układach sterowania, transmisji sygnałów, monitorowania i zabezpieczeń o napięciu znamionowym 450/750 V i niższym, aby zapewnić bezpieczną, stabilną i wydajną pracę systemów elektrycznych. Można go zainstalować na stałe i używać wewnątrz, na zewnątrz lub bezpośrednio zakopywać w rurach kablowych i rowach kablowych.
