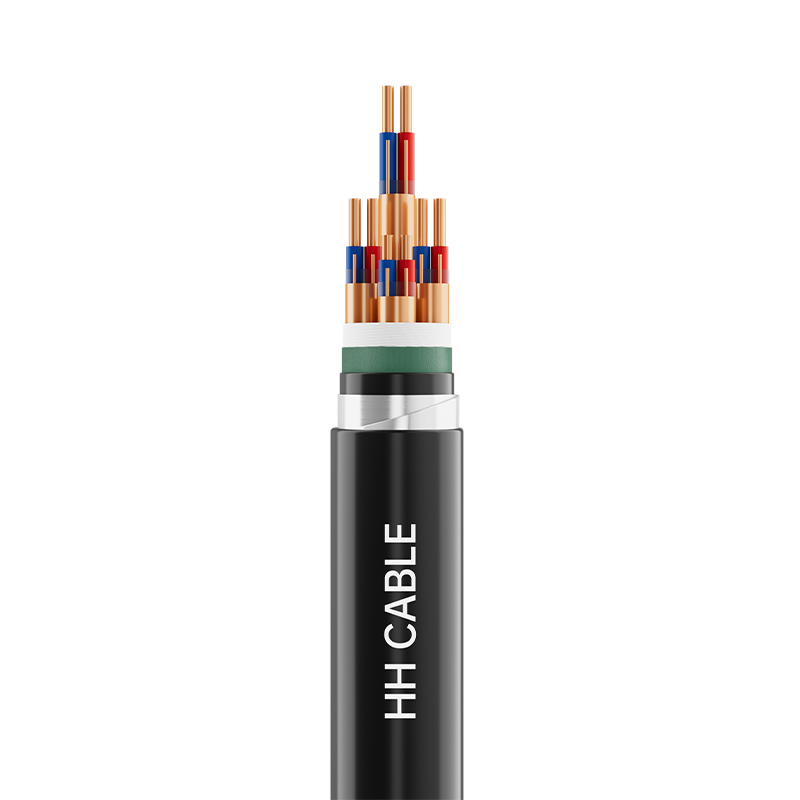

Kable komputerowe i instrumentalne 300–500 V

Nazwa produktu: Kable komputerowe i instrumentalne 300–500 V

1-Standardy wdrożeniowe

TICW 6-2009, BS5308

Modelka z 2 produktami

DJYVV, DJYJP2V-22, DJYVP, DJYJPVP, DJVP3VP3, DJYJVP2-22, DJYJYP5-23 itp.

3- Poziom napięcia

300/500 V

4-Specyfikacje produktu

siatka

Model

Nominalny przekrój przewodu mm2

Struktura komponentów okablowania

Grupa pasów

Grupa trzyliniowa

Grupa czteroprzewodowa

Izolacja z polietylenu, izolacja z polichlorku winylu, izolacja z polietylenu usieciowanego, izolacja z poliolefiny bezhalogenowej o niskim dymieniu

0,5, 0,75, 1,0, 1,5, 2,5

1 ~ 50

1 ~ 24

1 ~ 10

Izolacja z gumy silikonowej

0,5, 0,75, 1,0, 1,5, 2,5

1 ~ 50

1 ~ 24

1 ~ 10

Izolacja fluoroplastowa

0,5, 0,75, 1,0

1 ~ 19

1 ~ 10

—

1,5, 2,5

1 ~ 10

1 ~ 10

—

5- Opis struktury kabla

Struktura kabla

Opis materiału

Dyrygent

Przewód z litej miedzi klasy 1 lub przewód z miedzi okrągłej klasy 2 lub przewód z miękkiej miedzi klasy 5

Warstwa ognioodporna (jeśli występuje)

Taśma mikowa

Izolacja

Polichlorek winylu lub polietylen lub polietylen usieciowany lub bezhalogenowa poliolefina o niskim dymieniu

Skrętka dwużyłowa, taśma grupowa lub gwiazda (jeśli jest dostępna)

Taśma poliestrowa lub włóknina

Indywidualne ekranowanie (jeśli występuje)

Oplot z drutu miedzianego lub owinięcie (taśma miedziana lub taśma miedziana z tworzywa sztucznego lub taśma aluminiowa z tworzywa sztucznego) lub owinięcie taśmą aluminiową z tworzywa sztucznego i ekranowanie kompozytowe z oplotu z drutu miedzianego

Wypełnienie

Niehigroskopijna lina wypełniająca z polipropylenu siatkowego

Taśma do owijania kabli

Włóknina lub taśma poliestrowa

Ogólne ekranowanie (jeśli występuje)

Oplot z drutu miedzianego lub owinięcie (taśma miedziana lub taśma miedziana z tworzywa sztucznego lub taśma aluminiowa z tworzywa sztucznego) lub owinięcie taśmą aluminiową z tworzywa sztucznego i kompozytowy ekran z oplotu z drutu miedzianego

Płaszcz wewnętrzny lub tuleja izolacyjna (jeśli występuje)

Polichlorek winylu (PVC), polietylen (PE) lub bezhalogenowa, niskodymna powłoka poliolefinowa

Pancerz (jeśli występuje)

Taśma stalowa ocynkowana lub drut stalowy ocynkowany

Zewnętrzna osłona

Polichlorek winylu lub polietylen lub bezhalogenowa poliolefina o niskim dymieniu

Identyfikacja rdzenia 6-przewodowego

Elementy kabla są identyfikowane poprzez kolor izolacji, a różne kolory służą do rozróżnienia żył w parach (grupach). Do rozróżnienia i identyfikacji grup drutów można zastosować różne widma kolorów, pasma kolorów lub liczby lub zgodnie z wymaganiami klienta.

7-Kolor powłoki

Czarny lub zgodnie z wymaganiami klienta

8-Specjalne wymagania dotyczące wydajności

Ognioodporne klasy A/B/C, ognioodporne, niskodymowe i bezhalogenowe, odporne na termity, odporne na gryzonie, odporne na promieniowanie UV, odporne na oleje mineralne itp.

9- Charakterystyka zastosowań kabli

9.1 Maksymalna długoterminowa temperatura znamionowa przewodu kabla podczas normalnej pracy:

Izolacja PVC, izolacja polietylenowa, niskodymowa, bezhalogenowa izolacja poliolefinowa: 70°C; izolacja z polietylenu usieciowanego: 90°C.

9.2 Temperatura montażu kabla nie powinna być niższa niż 0℃

9.3 Minimalny promień gięcia przy instalacji kabla:

W przypadku kabli nieopancerzonych lub ekranowanych kabli giętkich z oplotem z drutu miedzianego: promień zgięcia nie powinien być mniejszy niż 6-krotność zewnętrznej średnicy kabla;

Kable w osłonie z taśmy miedzianej lub taśmy miedziano-plastikowej lub w osłonie z taśmy aluminiowo-plastikowej lub w osłonie z taśmy stalowej lub w osłonie z drutu stalowego:

Promień zgięcia nie powinien być mniejszy niż 12-krotność zewnętrznej średnicy kabla.

9.4 Kabel ten jest szeroko stosowany w oprzyrządowaniu i systemach automatyki przemysłowej (ICS), rozproszonych systemach sterowania (DCS) i programowalnych sterownikach logicznych (PLC) o napięciu znamionowym 300/500 V. Jako linia łącząca komputery elektroniczne, przyrządy automatyki przemysłowej, czujniki i siłowniki, umożliwia automatyczne sterowanie analogowymi i cyfrowymi systemami sygnałowymi, takimi jak wykrywanie, sterowanie, alarmowanie i blokowanie, a także przesyła sygnały analogowe i cyfrowe, takie jak wykrywanie, sterowanie, blokowanie i alarmowanie dla zmiennych procesowych w urządzeniach produkcyjnych. Charakteryzuje się doskonałą odpornością na zakłócenia pola magnetycznego, zakłócenia elektrostatyczne oraz jest odporny na uszkodzenia spowodowane przez owady i ptaki. Można go instalować wewnątrz i na zewnątrz, bezpośrednio w ziemi lub w kanałach kablowych i rowach.
